Triathlon Aero Hydration System - Size Guide

Welches Modell passt an Dein Rad?

Das Aero Hydration System ist mit vielen Rädern kompatibel. Für bestimmte Modelle (Canyon Speedmax CF, Cervélo P-Series) findest Du hier eine Zuordnung nach Rahmengröße etc.


Für alle anderen Modelle findest Du weiter unten eine Übersicht über die technischen Voraussetzungen sowie Schablonen, mit denen Du das passende Modell (S1 / S2 / S3 / S4 / S5) auswählen kannst.

Canyon Speedmax CF

Das Aero Hydration System ist mit dem Original-Vorbau des Speedmax CF ab Baujahr 2017 kompatibel. Bitte achte auf die unterschiedliche Auswahl für Modelle mit Scheibenbremse (Disc) und Modelle mit Felgenbremse (Vorgängermodell). Die Länge des Vorbaus findest Du seitlich auf dem Vorbau, neben der Aufschrift "V21".

Canyon Speedmax CF Disc (mit Scheibenbremse und V21-Vorbau)

Beachte: das System ist nicht kompatibel mit dem integrierten Cockpit des Speedmax CF Disc ab 4/2024

Rahmen-Größe Vorbau-Länge Vorbau-Spacer** Modell
XS 70mm nötig S5
S 70mm nötig S5
S 80mm nötig S2
M 80mm nötig S2
L 90mm nötig S2*
XL 90mm nötig S2*

* Da das Modell auch mit 10mm kürzeren Vorbauten kompatibel ist, ist hier die Lücke zwischen Flasche und Rahmen 10mm größer als auf unseren Bildern.


** Vorbau-Spacer bezieht sich auf das weiter unten abgebildete Bauteil.

Canyon Speedmax CF mit Felgenbremse

(ab Baujahr 2017)

Rahmen-Größe Vorbau-Länge Vorbau-Spacer** Modell
XS 70mm nötig S4
S 70mm S4
S 80mm ohne S4*
S 80mm nötig S3
M 70mm S4
M 80mm ohne S3
M 80mm nötig S1
L 90mm S1*
XL 90mm S1*

* Da das Modell auch mit 10mm kürzeren Vorbauten kompatibel ist, ist hier die Lücke zwischen Flasche und Rahmen 10mm größer als auf unseren Bildern.

  • triathlon trinksystem s1 von www.stealth-parts.com an canyon speedmax cf size m

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s1 von www.stealth-parts.com an canyon speedmax cf größe m

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s3 von www.stealth-parts.com an canyon speedmax cf size s

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s3 von www.stealth-parts.com an canyon speedmax cf größe s

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s4 von www.stealth-parts.com an canyon speedmax cf size s wmn

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s4 von www.stealth-parts.com an canyon speedmax cf size xs

    Bildtitel

    Untertitel hier einfügen
    Button

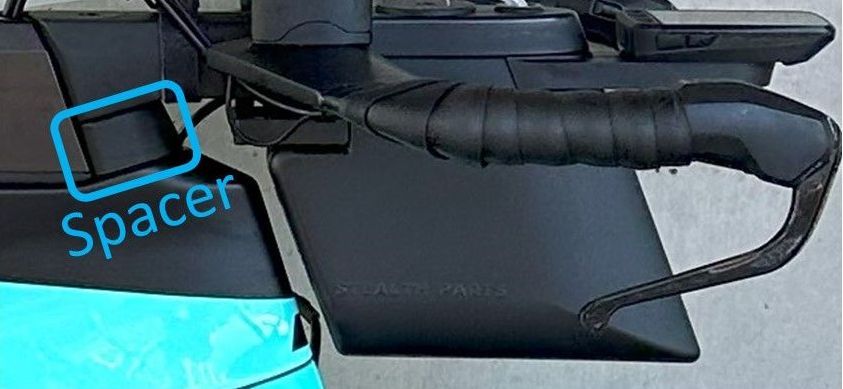

** Der Vorbau-Spacer (siehe Bild) ist für einige Modelle notwendig. Wird dieser entfernt, bleibt zu wenig Raum für das Trinksystem.

**Vorbau Spacer

Der Vorbau Spacer ist für einige Modelle notwendig. Wird dieser entfernt, bleibt zu wenig Raum für das Trinksystem.

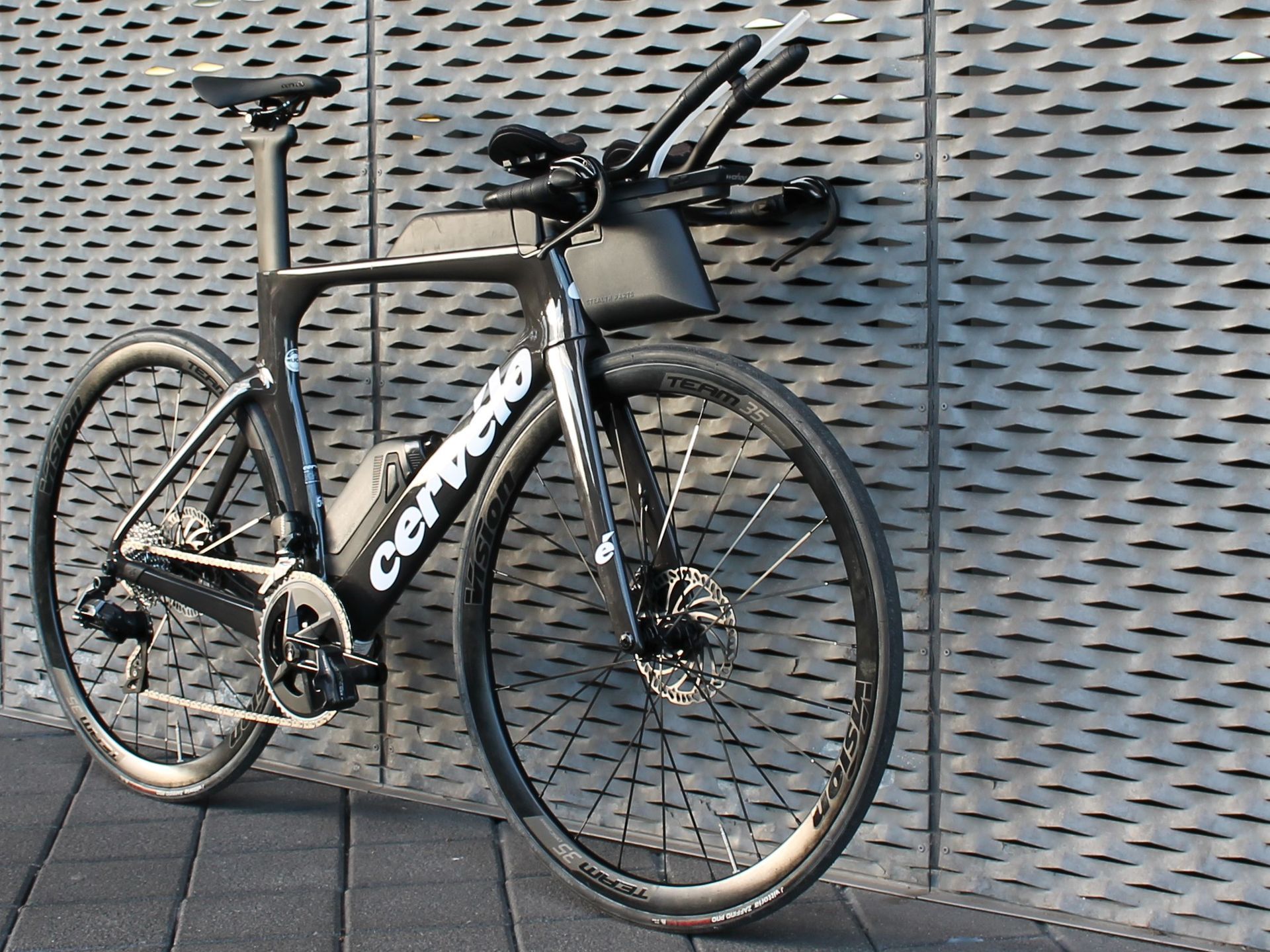

Cervélo P-Series

Das Aero Hydration System ist mit dem Original-Vorbau der Cervélo P-Series kompatibel. Die Tabelle bezieht sich auf die Standardausstattung (Vorbaulänge) bei den jeweiligen Rahmengrößen.


Bei Rahmengröße 51 ist ab 15mm Spacer unter dem Vorbau Modell S1 kompatibel (unter 15mm passt Modell S4). Bei den allen anderen Rahmengrößen spielen die Spacer keine Rolle.


Solltest Du Änderungen am Vorbau vorgenommen haben (z.B. andere Vorbaulänge) beraten wir Dich gerne (Kontaktformular).

Rahmengröße Vorbau Spacer Modell
48 S4
51 bis 15mm S4
51 ab 15mm S1
54 S1
56 S1
58 S1*
61 S1*

* Da das Modell auch mit 10mm kürzeren Vorbauten kompatibel ist, ist die Lücke zwischen Flasche und Rahmen entsprechend größer.

Allgemein: Technische Voraussetzungen

Passt das Trinksystem an mein Rad?

Dein Rad muss über einen Vierpunktvorbau und ausreichend Raum für die Montage des Trinksystems verfügen. Für die optimale Integration in Dein Cockpit kannst Du aus fünf Varianten (S1 / S2 / S3 / S4 / S5) wählen.


Bitte prüfe die folgenden technischen Vorrausetzungen:

Vorbau - Form

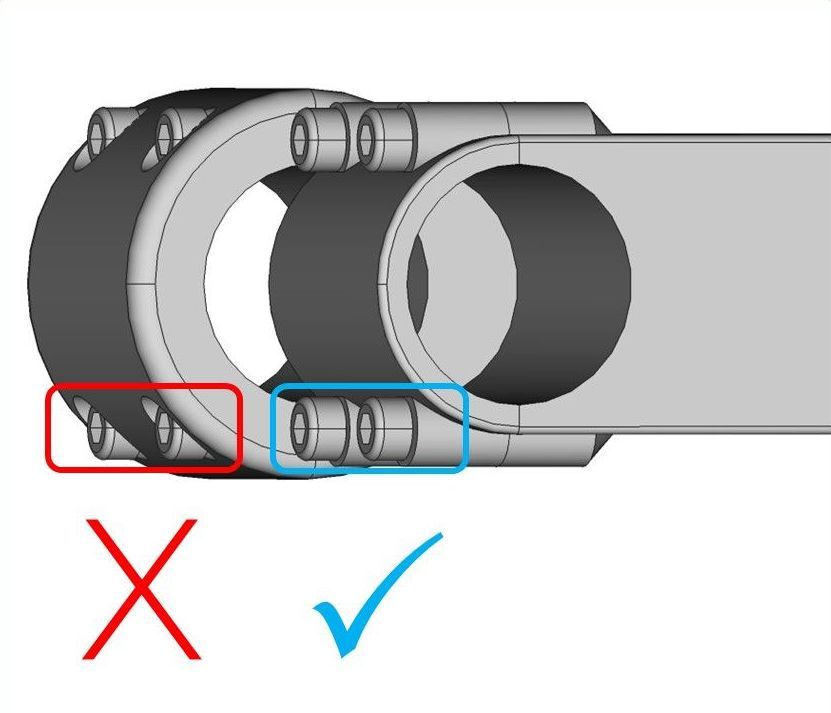

Die Schraubenköpfe der Vorbauschrauben müssen gut sichtbar sein.


Das Aero Hydration System ist nicht kompatibel mit Vorbauten mit tief eingelassenen Schrauben. Eine bündige / kraftschlüssige Montage ist in diesem Fall nicht möglich.


Es gibt wenige Ausnahmen, wie den Cervélo P-Series Vorbau, der durch die spezielle Geometrie der Frontplatten kompatibel ist obwohl die Schrauben vertieft sitzen.


Vorbau-Alternativen findest Du hier.

Vorbau - Schraubenabstand

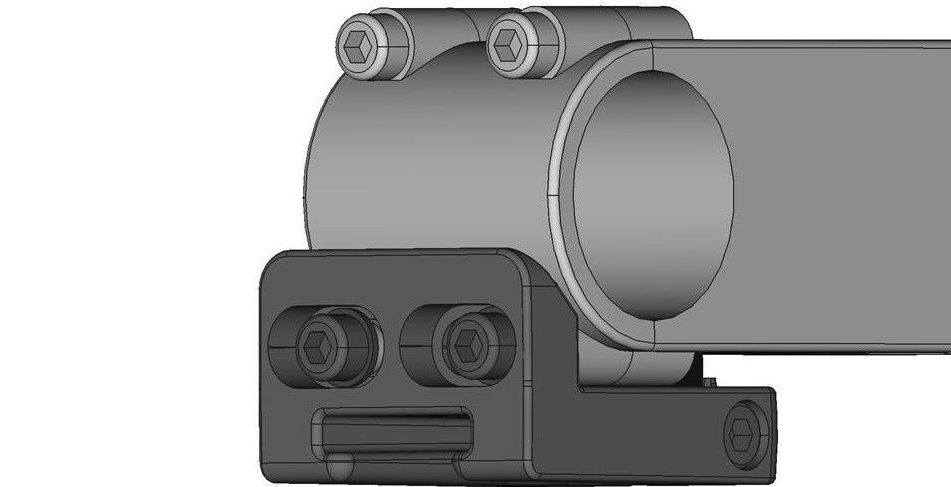

Die Halterung wird an den unteren Schrauben von Vorbauten mit Vierpunktverschraubung montiert.

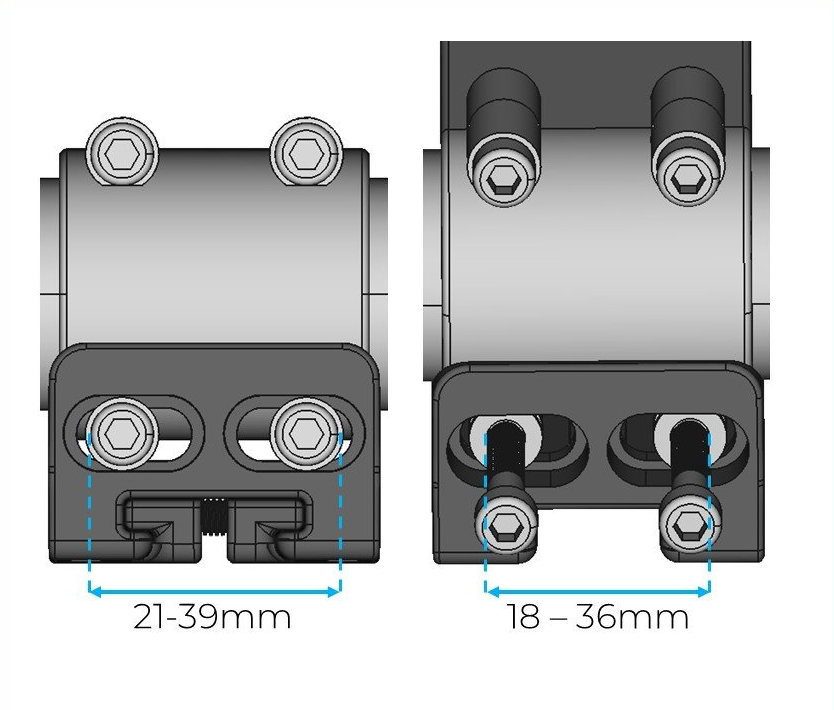

Bitte messe den äußeren Abstand der Schrauben entweder am Schraubenkopf (21 – 39mm) oder am Gewinde (18-36mm).


Vorbau-Alternativen findest Du hier.

Vorbau - Form

Die Schraubenköpfe der Vorbau-schrauben müssen gut sichtbar sein.


Das Aero Hydration System ist nicht kompatibel mit Vorbauten mit tief eingelassenen Schrauben. Eine bündige / kraftschlüssige Montage ist in diesem Fall nicht möglich.


Es gibt wenige Ausnahmen, wie den Cervélo P-Series Vorbau, der durch die spezielle Geometrie der Frontplatten kompatibel ist obwohl die Schrauben vertieft sitzen.


Vorbau-Alternativen findest Du hier.

Vorbau - Schraubenabstand

Die Halterung wird an den unteren Schrauben von Vorbauten mit Vierpunktverschraubung montiert.


Bitte messe den äußeren Abstand der Schrauben entweder am Schraubenkopf (21 – 39mm) oder am Gewinde (18-36mm).


Vorbau-Alternativen findest Du hier.

Höhe

Das System benötigt ausreichend Raum von der unteren Kante der Schraubenköpfe nach unten (Einbauhöhe). Je nach Cockpit Geometrie und Rahmengröße kannst Du aus fünf Varianten wählen:

  • S1: 122mm
  • S2: 117mm
  • S3: 102mm
  • S4: 62mm / 84mm
  • S5: 117mm (ähnlich S2 für kürzere Vorbauten)

Bitte messe den Abstand zur Mitte der Felgenbremse (bei Scheibenbremse zum Reifen). Wir empfehlen, unsere Schablonen zur Hilfe zu nehmen.

Höhe

Das System benötigt ausreichend Raum von der unteren Kante der Schraubenköpfe nach unten (Einbauhöhe). Je nach Cockpit Geometrie und Rahmengröße kannst Du aus fünf Varianten wählen:

  • S1: 122mm
  • S2: 117mm
  • S3: 102mm
  • S4: 62mm / 84mm
  • S5: 117mm (ähnlich S2 für kürzere Vorbauten)

Bitte messe den Abstand zur Mitte der Felgenbremse (bei Scheibenbremse zum Reifen). Wir empfehlen, unsere Schablonen zur Hilfe zu nehmen.

Vorbaulänge und Neigung

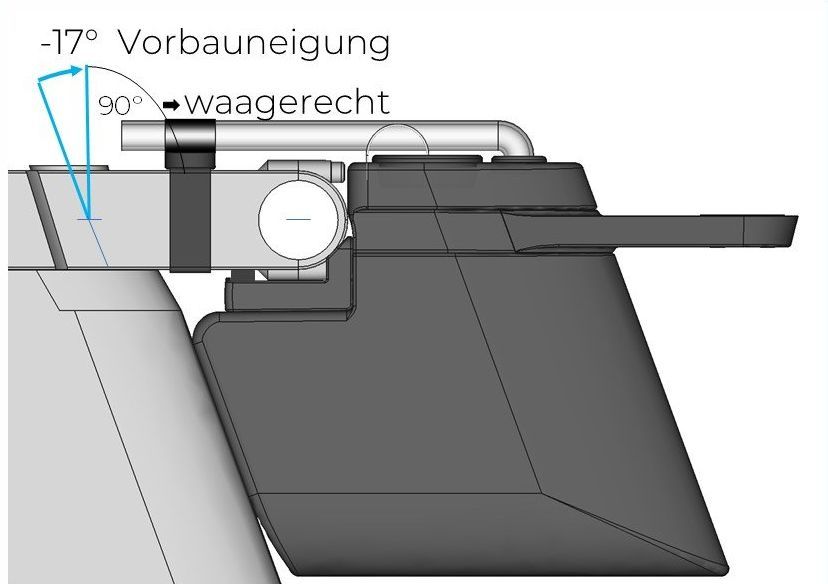

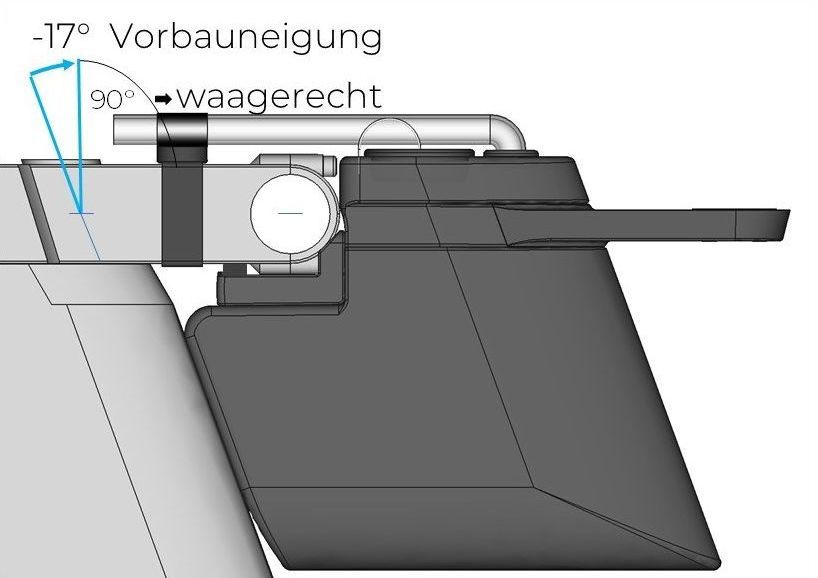

Das System verläuft in Verlängerung zum Vorbau und hat somit die gleiche Neigung. Es passt optimal an Vorbauten, die waagerecht verlaufen. Dies entspricht einer Neigung (Winkel zum Steuerrohr – siehe Skizze) von -17°. Die entsprechenden Angaben findest Du in der Beschreibung des Vorbaus.


Die Mindestlänge des Vorbaus hängt von der Form Deines Rahmens ab. Ob Dein Cockpit ausreichend Platz bietet, kannst Du mit Hilfe unserer Schablonen feststellen.


Solltest Du Dir unsicher sein, kontaktiere uns mit Fotos von der Front sowie von der Seite mit angehaltener Schablone.

Vorbaulänge und Neigung

Das System verläuft in Verlängerung zum Vorbau und hat somit die gleiche Neigung. Es passt optimal an Vorbauten, die waagerecht verlaufen. Dies entspricht einer Neigung (Winkel zum Steuerrohr – siehe Skizze) von -17°. Die entsprechenden Angaben findest Du in der Beschreibung des Vorbaus.


Die Mindestlänge des Vorbaus hängt von der Form Deines Rahmens ab. Ob Dein Cockpit ausreichend Platz bietet, kannst Du mit Hilfe unserer Schablonen feststellen.


Sollte die Form Deines Rahmens signifikant von der Abbildung abweichen, kontaktiere uns mit Fotos von der Front sowie von der Seite mit angehaltener Schablone.

Vorbau-Alternativen

Das Aero Hydration System passt an viele Vorbauten. Hier findest Du eine Auswahl, deren Form und Schraubenabstände mit dem Aero Hydration System kompatibel sind:



- Canyon V21 (Speedmax CF)

- Cervélo P-Series Vorbau

- Giant Contact SL OD2

- Specialized Comp Multistem (verfügbar in verschiedenen Neigungen: optimal in -17° = waagerecht)



Diese Vorbauten decken einen breiten Bereich an Längen und Neigungen ab. Bitte beachte, dass das System in Verlängerung zum Vorbau verläuft und somit die gleiche Neigung hat. Optimal sind waagerecht verlaufende Vorbauten (Neigung -17°).

Download

Montage- und Bedienungsanleitung

Bitte lese die Montage- und Bedienungsanleitung sorgfältig durch und folge genau den darin aufgeführten Schritten.

Schablonen

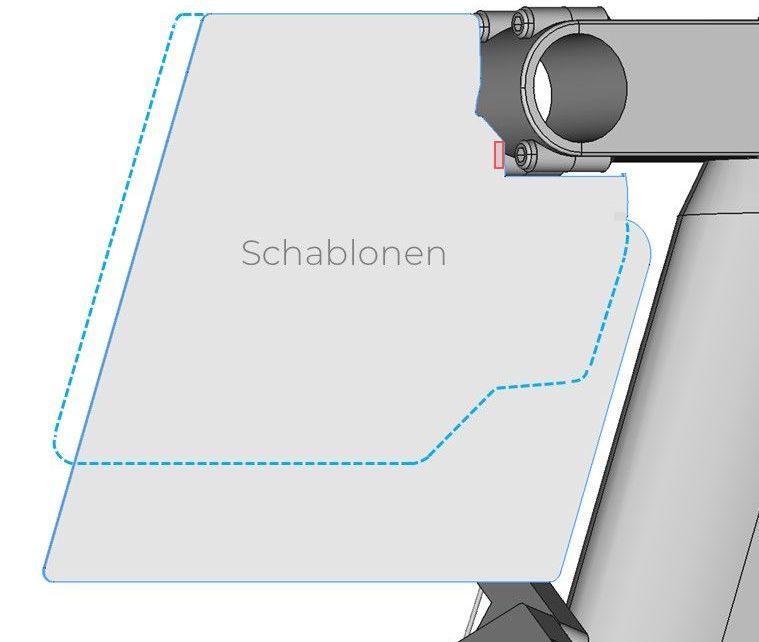

Die Schablonen kannst Du drucken, ausschneiden und an Dein Rad halten. Wähle das passende Papierfomat aus und drucke mit 100% Skalierung.
