El Aero Hydration System es compatible con muchas bicicletas. Para ciertos modelos (Canyon Speedmax CF, Cervélo P-Series) encontrará aquí una clasificación por tamaño de cuadro, etc.
Para todos los demás modelos, a continuación encontrará un resumen de los requisitos técnicos, así como plantillas con las que podrá seleccionar el modelo adecuado (S1 / S2 / S3 / S4 / S5).

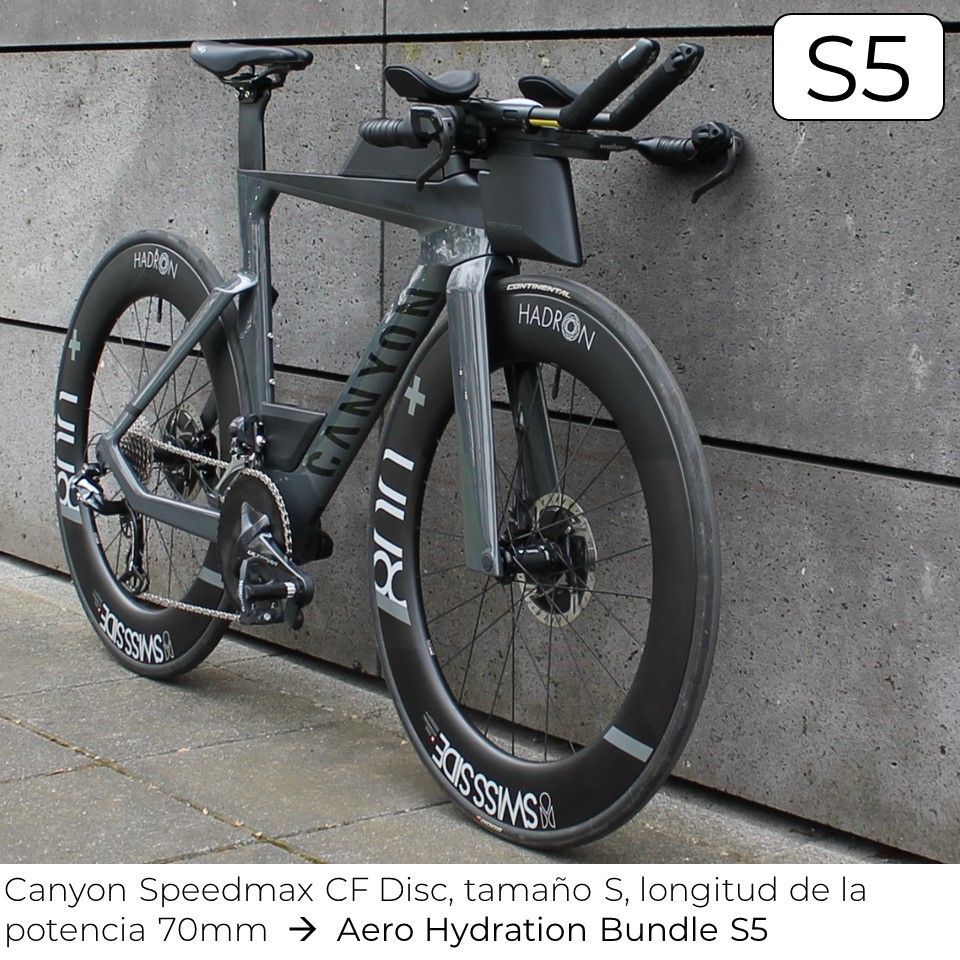

El Aero Hydration System es compatible con la potencia original de la Speedmax CF a partir de 2017. Tenga en cuenta la selección diferente para modelos con frenos de disco (disco) y modelos con frenos de llanta (modelo anterior). Encontrará la longitud de la potencia en el lateral de la misma, junto a la inscripción "V21".
Atención: el sistema no es compatible con el cockpit integrado del Speedmax CF Disc 2024
* Como el modelo también es compatible con potencias 10 mm más cortas, la separación entre la botella y el cuadro es 10 mm mayor aquí que en nuestras fotos.
** El espaciador bajo la potencia se refiere al componente que se muestra a continuación.

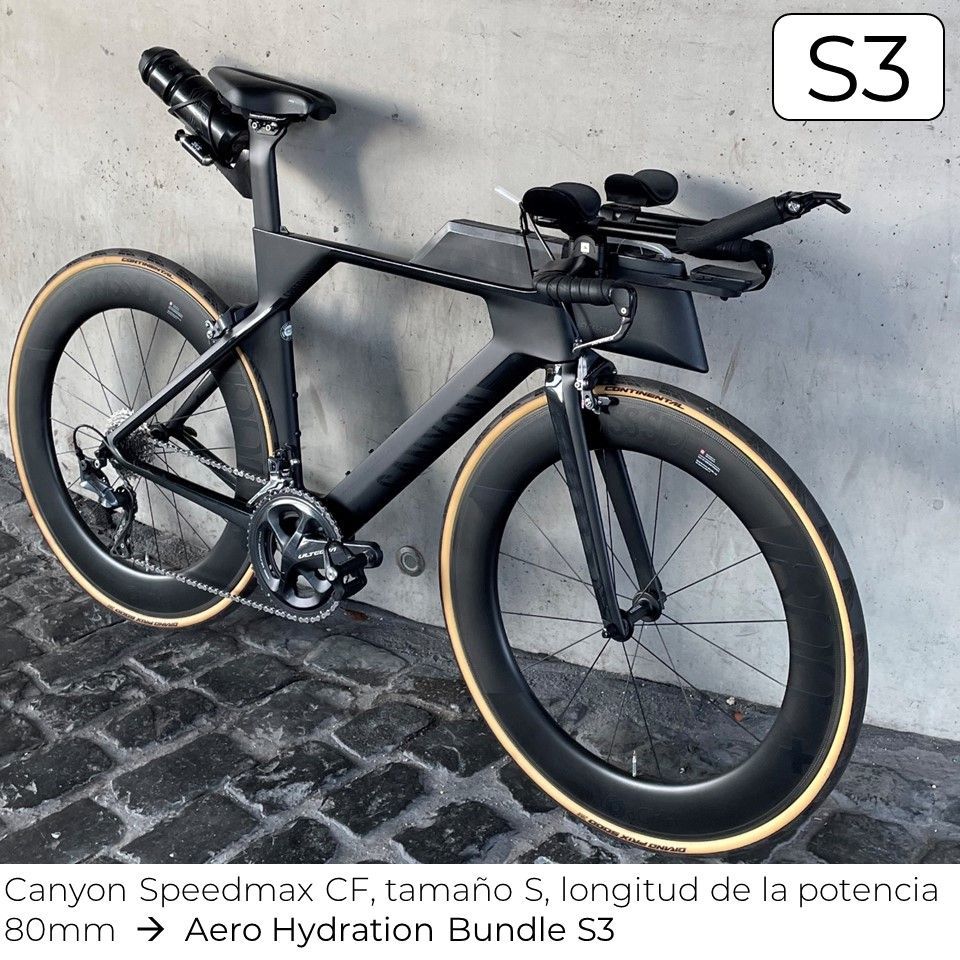

Canyon Speedmax CF
(con frenos de llanta - desde el año 2017)
* Como el modelo también es compatible con potencias 10 mm más cortas, la separación entre la botella y el cuadro es 10 mm mayor aquí que en nuestras fotos.
**Espaciador bajo la potencia
El espaciador bajo la potencia (ver foto) es requerido para algunos modelos. Si se quita, queda muy poco espacio para el sistema de hidratación.
** El espaciador bajo la potencia (ver foto) es requerido para algunos modelos. Si se quita, queda muy poco espacio para el sistema de hidratación.

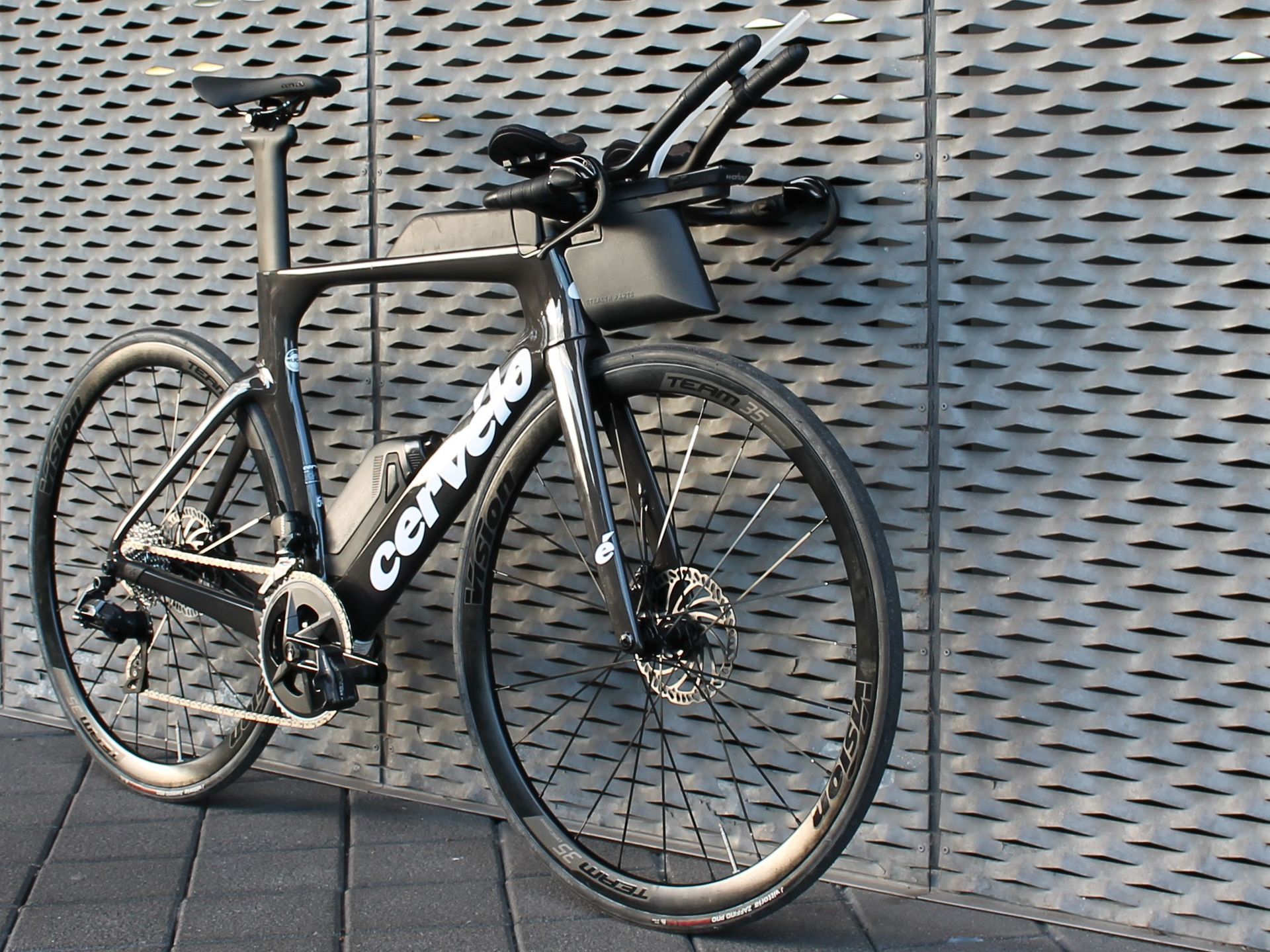

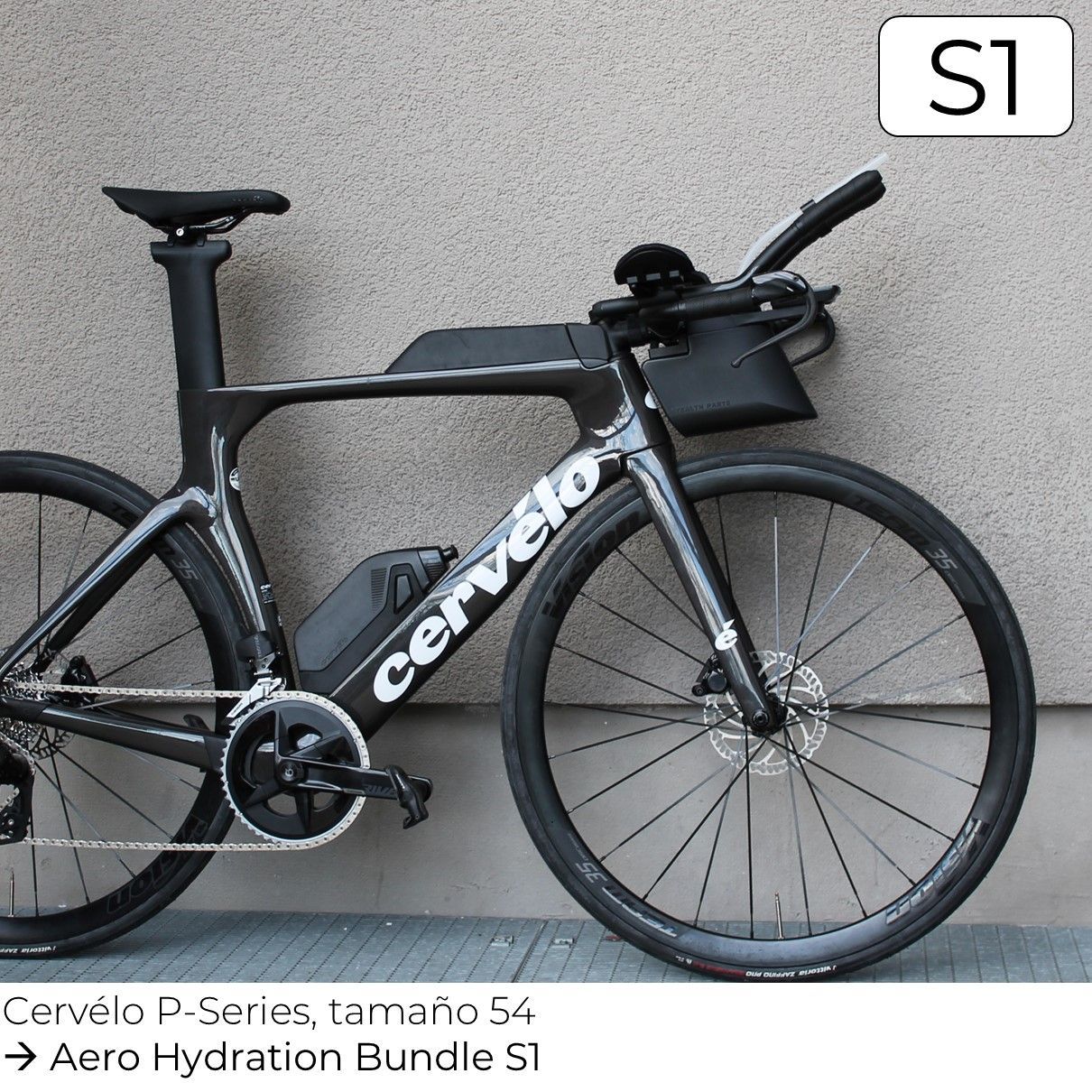

El Aero Hydration System es compatible con la potencia original de la Cervélo P-Series. La tabla se refiere a la versión estándar (longitud de la potencia) para los respectivos tamaños de cuadro.
Para el tamaño de cuadro 51, el modelo S1 es compatible con espaciadores por debajo de la potencia desde 15 mm (el modelo S4 es compatible por debajo de 15 mm). Para los demás tamaños de cuadro, los espaciadores no son relevantes.
Di2: El Aero Hydration System se instala debajo de la potencia. Por lo tanto, es posible que la junction box tenga que colocarse en otro lugar (por ejemplo, en la potencia / en la bento box).
Si ha realizado cambios en la potencia (por ejemplo, diferente longitud de la potencia), estaremos encantados de asesorarle (formulario de contacto).
* Como el modelo también es compatible con potencias 10 mm más cortas, la separación entre la botella y el cuadro es 10 mm mayor.
Tu bicicleta debe tener una potencia de 4 tornillos y espacio suficiente para montar el sistema de hidratación. Para una integración óptima en su cockpit, puede elegir entre cinco formas (S1 / S2 / S3 / S4 / S5).
Por favor, compruebe los siguientes requisitos técnicos:

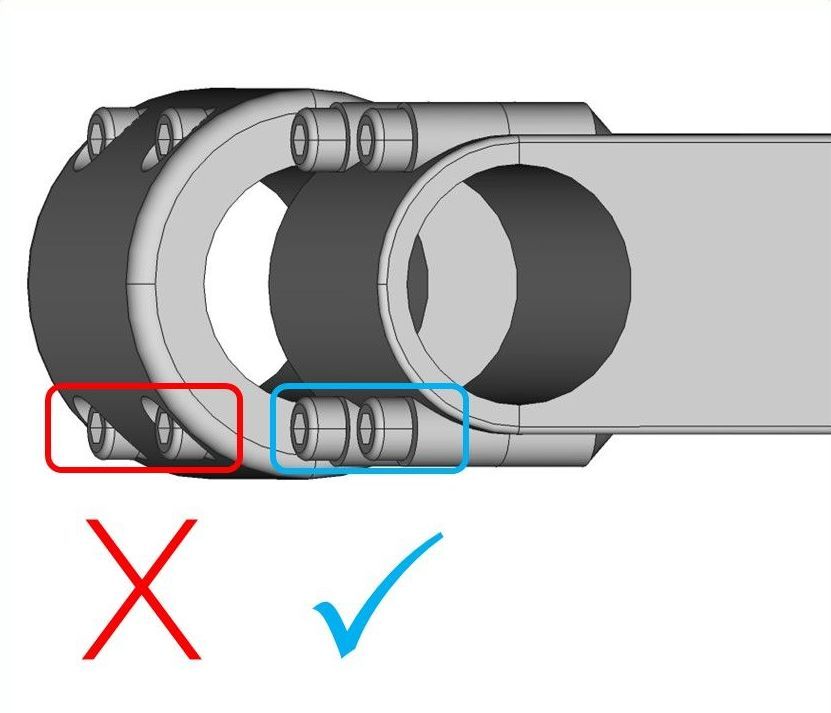

Las cabezas de los tornillos de potencia deben estar completamente visibles.
El Aero Hydration System no es compatible con potencias con tornillos empotrados profundos. En este caso no es posible un montaje enrasado / no positivo.
Hay algunas excepciones, como la potencia Cervélo P-Series, que es compatible debido a la geometría especial de las placas frontales, aunque los tornillos están empotrados.
Las potencias alternativas se enumeran aquí.

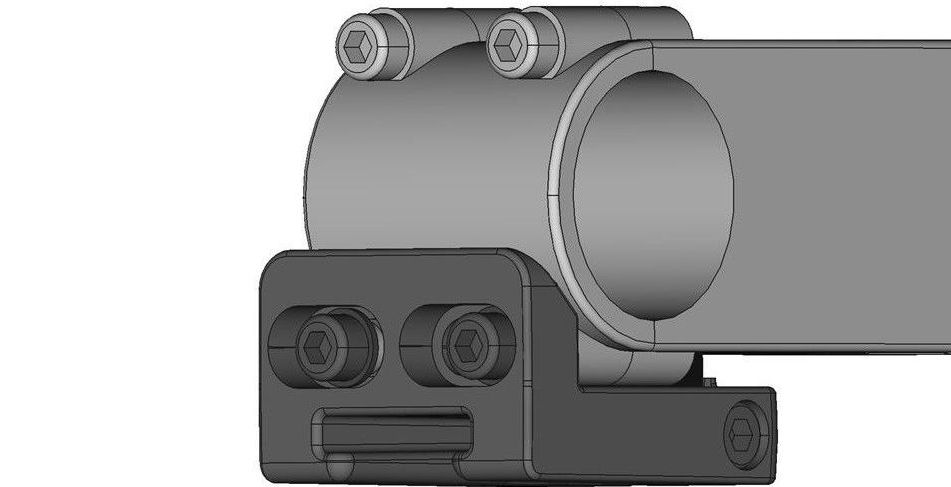

El soporte se monta en los tornillos inferiores de las potencias con 4 tornillos.

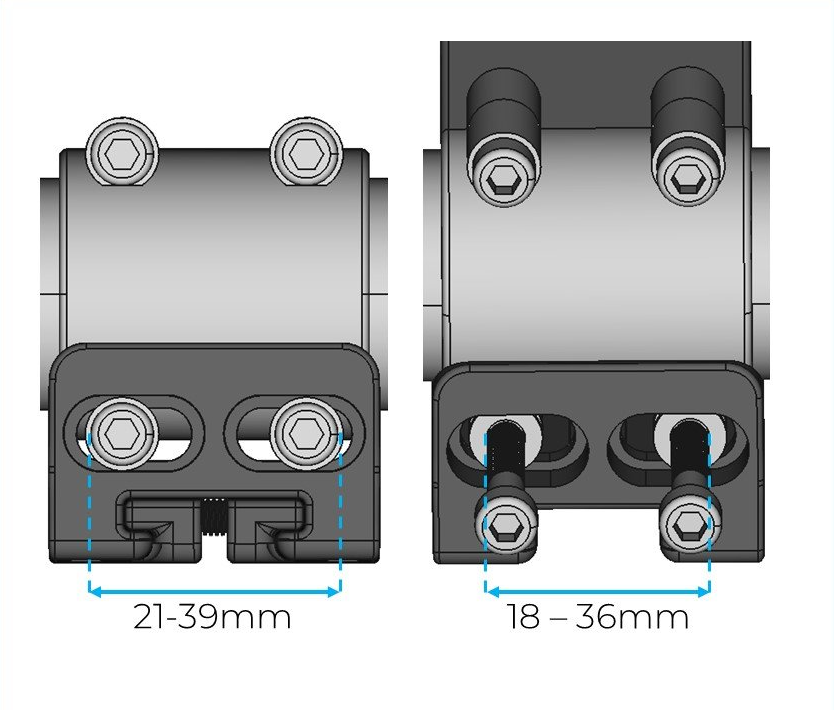

Mida la distancia exterior de los tornillos en la cabeza de tornillo (21 – 39 mm) o en la rosca (18-36 mm).
Las potencias alternativas se enumeran aquí.
Las cabezas de los tornillos de potencia deben estar completamente visibles.
El sistema de hidratación Aero no es compatible con potencias con tornillos empotrados profundos. En este caso no es posible un montaje enrasado / no positivo.
Hay algunas excepciones, como la potencia Cervélo P-Series, que es compatible debido a la geometría especial de las placas frontales, aunque los tornillos están empotrados.
Las potencias alternativas se enumeran aquí.
El soporte se monta en los tornillos inferiores de las potencias con 4 tornillos.
Mida la distancia exterior de los tornillos en la cabeza del tornillo (21 - 39 mm) o en la rosca (18-36 mm).
Las potencias alternativas se enumeran aquí.
El sistema requiere suficiente espacio desde el borde inferior de las cabezas de los tornillos hacia abajo (altura de instalación). Dependiendo de la geometría de la cabina y el tamaño del marco, puede elegir entre cinco variantes:
Por favor mida la distancia al centro del freno de llanta (al neumático en el caso de frenos de disco). Recomendamos nuestras plantillas para tomar ayuda.
El sistema requiere suficiente espacio desde el borde inferior de las cabezas de los tornillos hacia abajo (altura de instalación). Dependiendo de la geometría de la cabina y el tamaño del marco, puede elegir entre cinco variantes:
Por favor mida la distancia al centro del freno de llanta (al neumático en el caso de frenos de disco). Recomendamos nuestras
plantillas
para tomar ayuda.
El sistema sigue la potencia y tiene la misma inclinación. Se adapta perfectamente a las potencias horizontales. Esto corresponde a una inclinación (ángulo con respecto al tubo de la cabeza - véase el croquis) de -17°. Encontrará la información correspondiente en la descripción de la potencia.

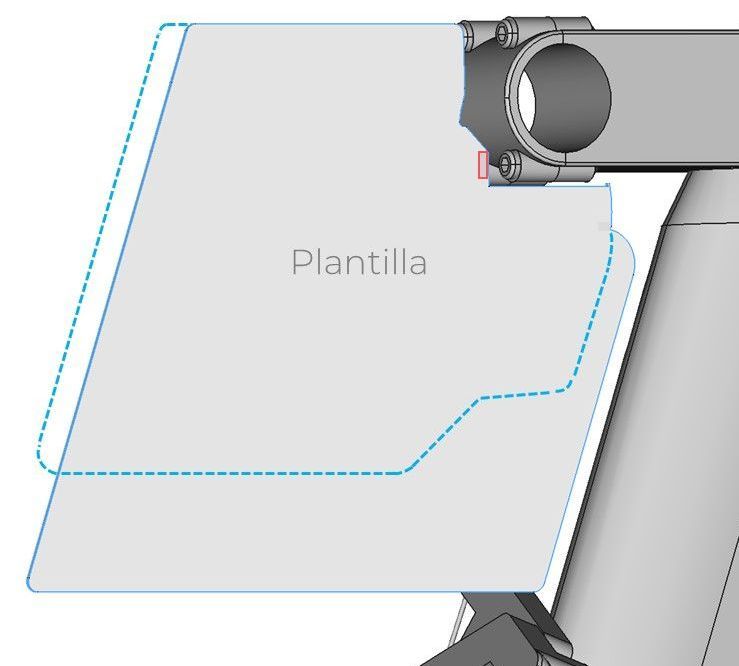

La longitud mínima de la potencia depende de la forma de tu cuadro. Puede averiguar si su cabina ofrece suficiente espacio con la ayuda de nuestras plantillas.
Si no está seguro, contáctenos con fotos de frente y de lado con las plantillas.
El sistema sigue la potencia y tiene la misma inclinación. Se adapta perfectamente a las potencias horizontales. Esto corresponde a una inclinación (ángulo con respecto al tubo de la cabeza - véase el croquis) de -17°. Encontrará la información correspondiente en la descripción de la potencia.
La longitud mínima de la potencia depende de la forma de tu cuadro. Puede averiguar si su cabina ofrece suficiente espacio con la ayuda de nuestras plantillas.
Si no está seguro, contáctenos con fotos de frente y de lado con las
plantillas.
El Aero Hydration System se adapta a muchas potencias. La siguiente selección es compatible en términos de forma y espacio entre tornillos.
Algunas potencias pueden montarse por ambos lados. Por lo tanto, la inclinación puede interpretarse como +/-.
Note que el Aero Hydration System sigue a la potencia y tiene la misma inclinación. No recomendamos inclinaciones entre 0° y -5°, ya que el bidón está un poco demasiado inclinado en este rango. Lo óptimo son los modelos horizontales (inclinación -17°). Las potencias inclinadas hacia abajo con una inclinación superior a 17° no son adecuadas.
Algunos modelos están disponibles con varias inclinaciones. En la tabla siguiente, sólo mostramos las versiones relevantes de 6° a 17°.
Potencia | Inclinación en ° | Longitud en mm |
---|---|---|
Canyon V21 | 17 | 70 / 80 / 90 |
Cervélo P-Series Stem | 7 | 70 / 80 / 90 |
Giant Contact SL OD2 | 10 | 70 / 80 / 90 / 100 / 110 /120 |
Specialized Comp Multi Stem | 12 / 17 * | 70 / 75 / 90 / 100 / 110 / 120 / 130 |
Ritchey Comp 4-Axis 44 84D | 6 | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
Ritchey Comp 4-Axis 44 73D | 17 ** | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
* Incluidos casquillos adaptadores para ajuste en 2° y 4
** Fijación de potencia 1 1/4 - adaptador 1 1/4 a 1 1/8 disponible:
Ritchey Stem Shim
Lea atentamente las instrucciones de montaje y funcionamiento y siga al pie de la letra los pasos que en ellas se indican.
Imprima las plantillas, recórtelas y compruebe el ajuste. Elija su formato de papel e imprima a escala 100%.
Lea atentamente las instrucciones de montaje y funcionamiento y siga al pie de la letra los pasos que en ellas se indican.
