L'Aero Hydration System est compatible avec beaucoup de vélos. Pour une sélection initiale de modèles (Canyon Speedmax CF, Cervélo P-Series), tu trouveras ici une attribution par taille de cadre, etc.
Pour tous les autres modèles, tu trouveras plus bas un aperçu des conditions techniques ainsi que des gabarits te permettant de choisir le modèle qui te convient (S1 / S2 / S3 / S4 / S5).

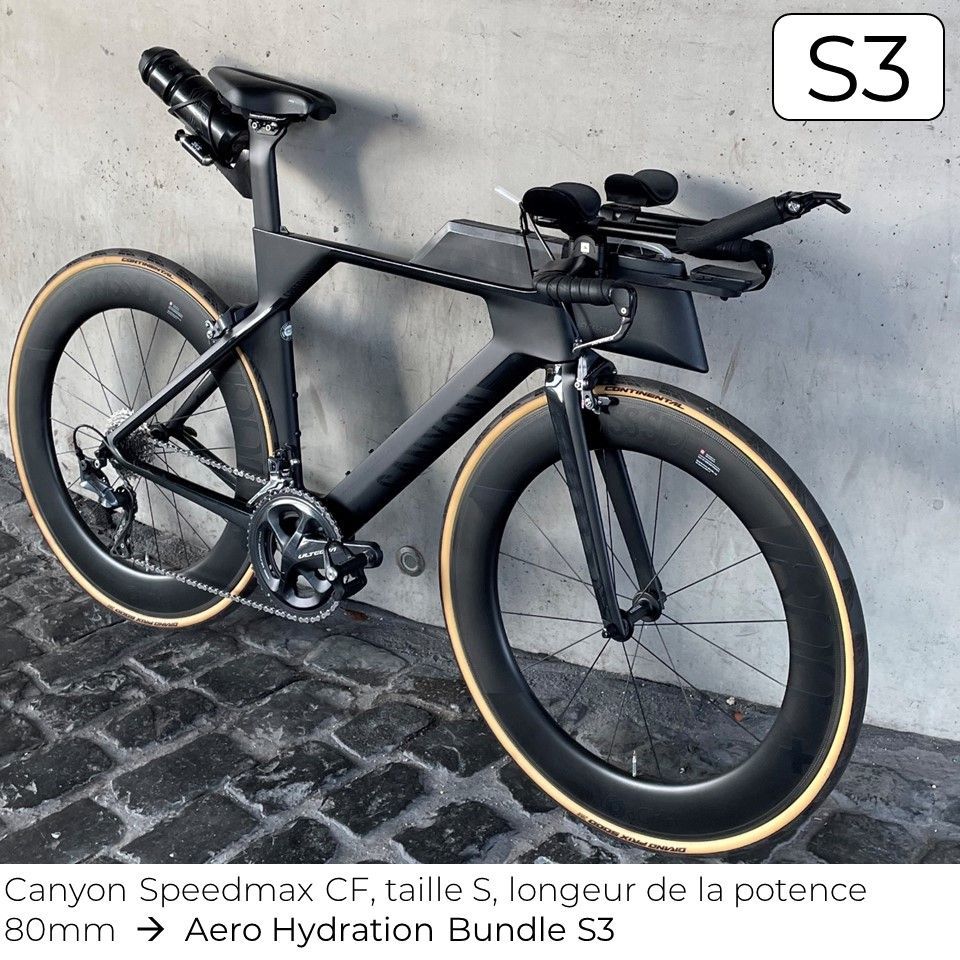

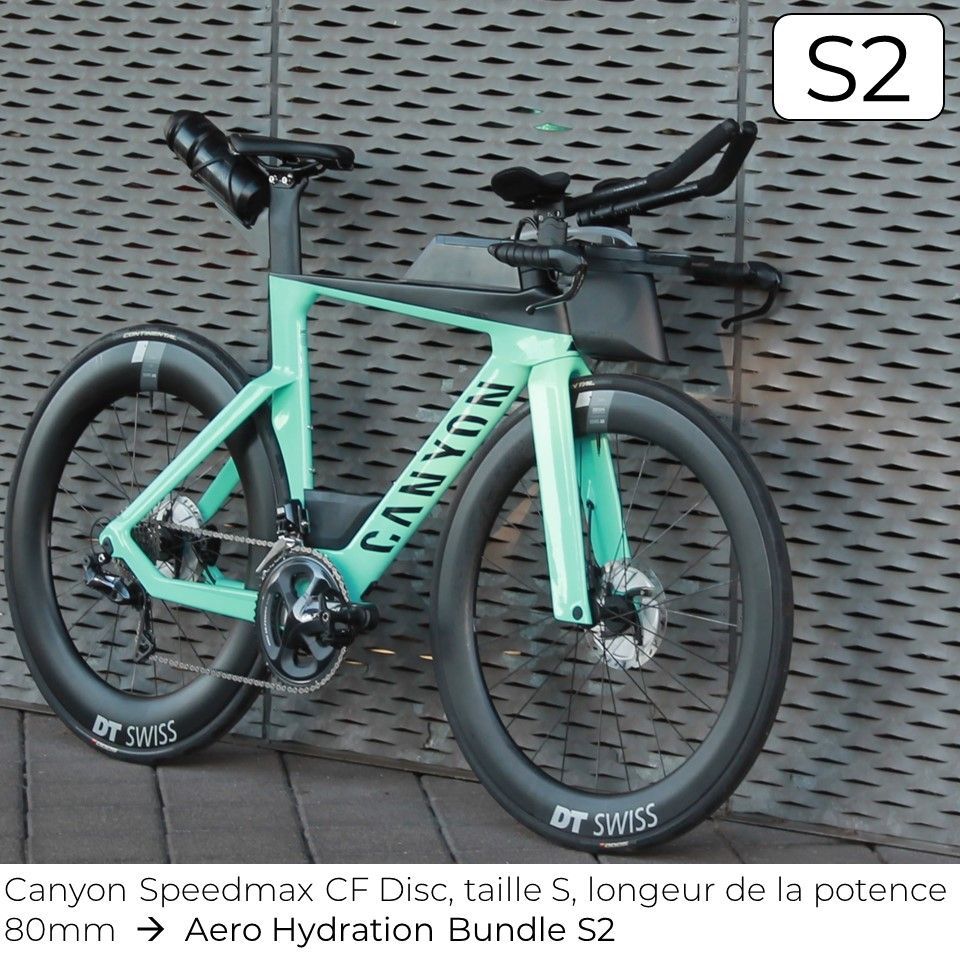

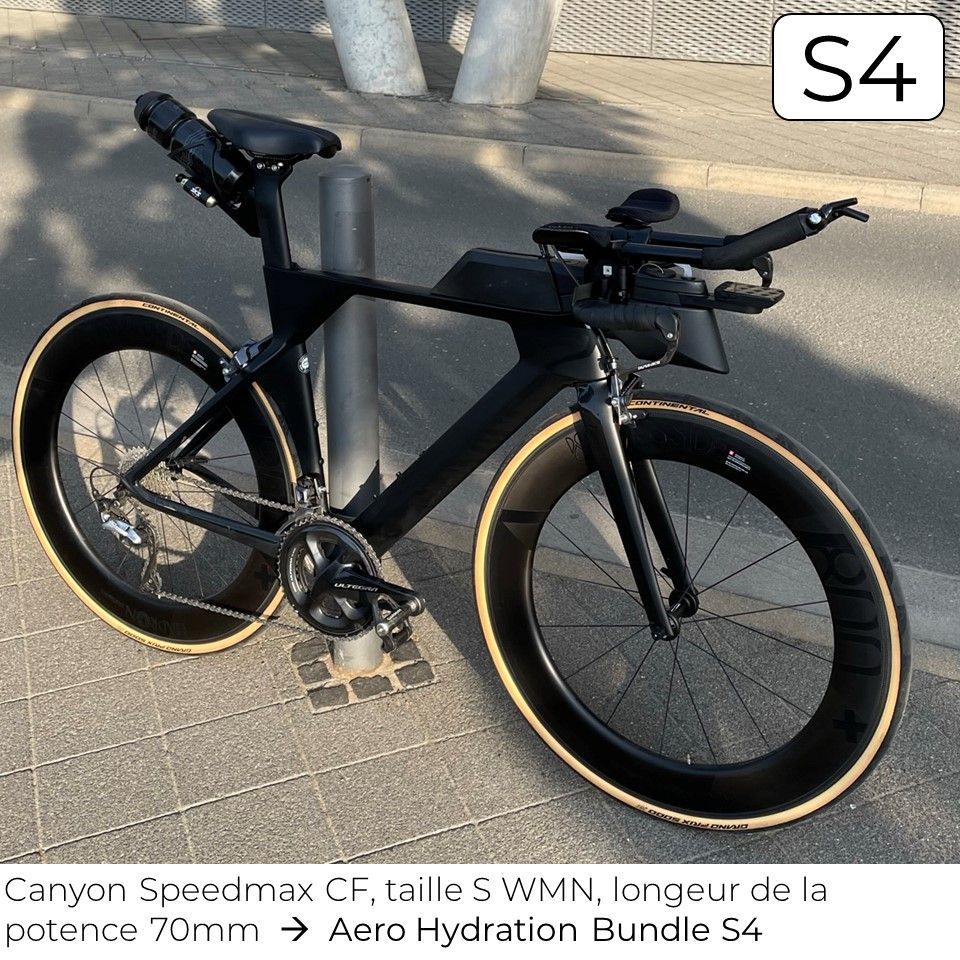

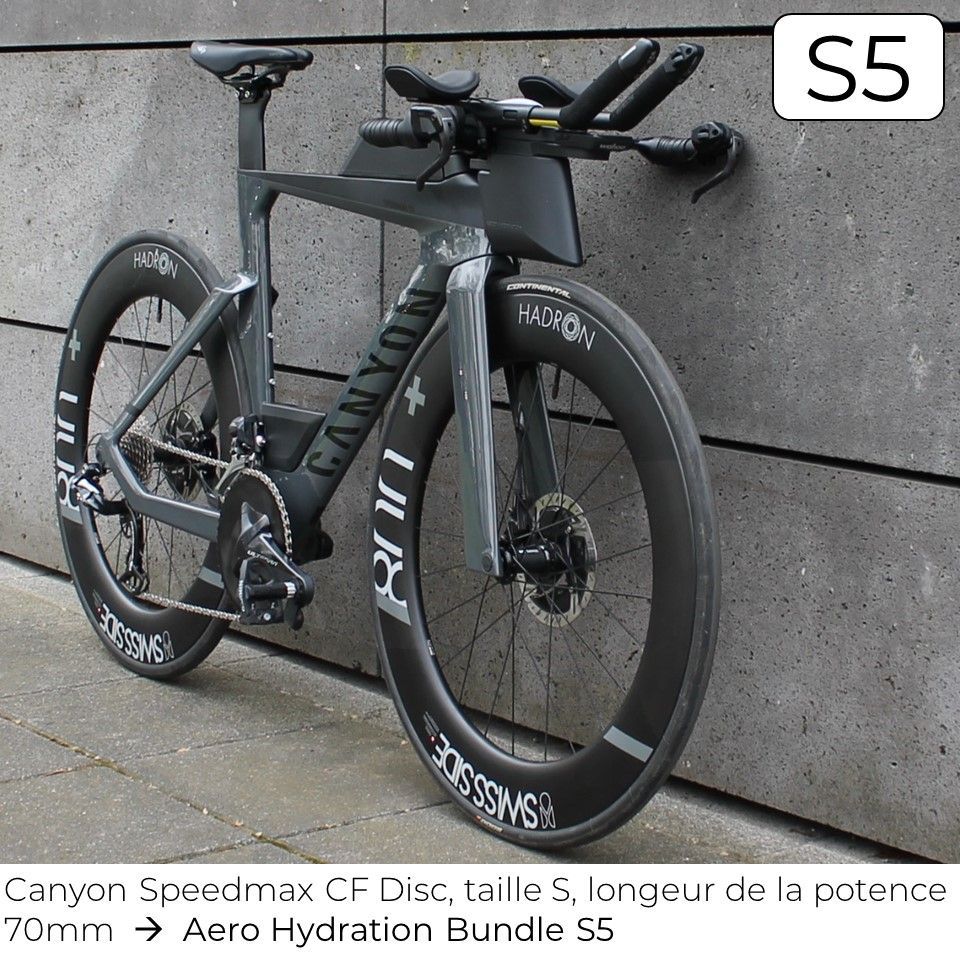

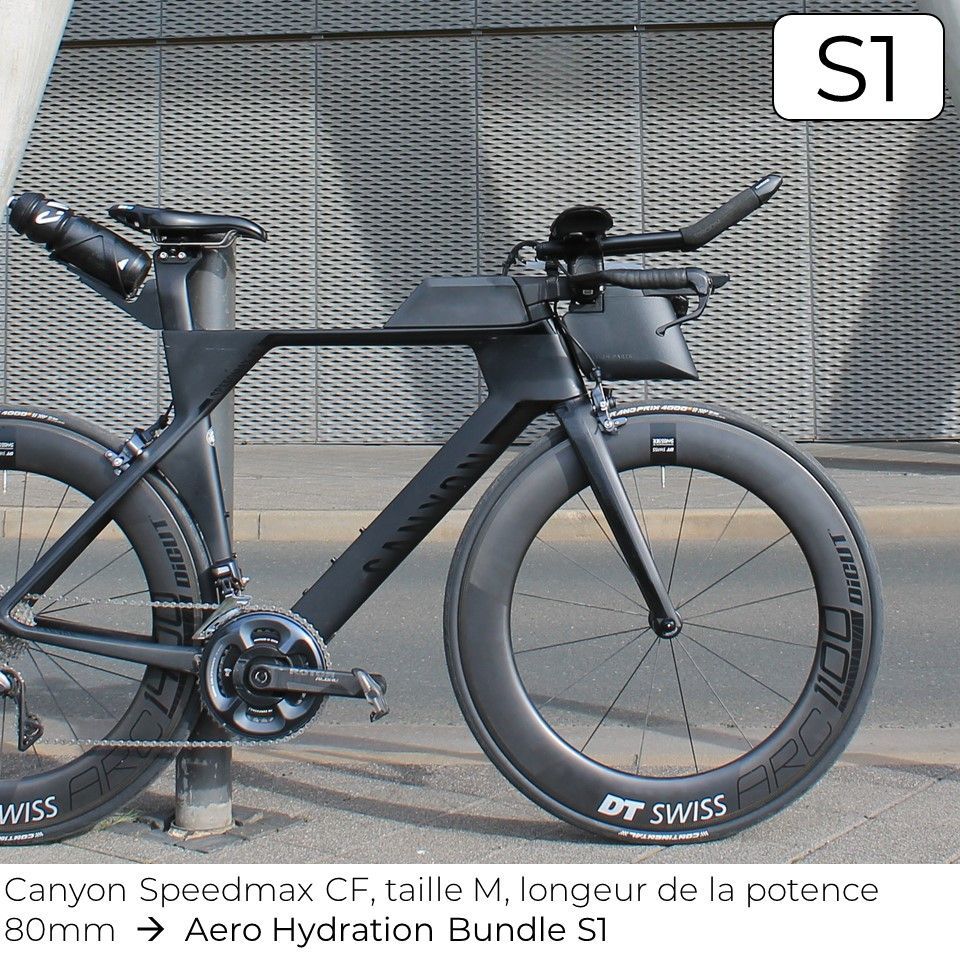

L'Aero Hydration System est compatible avec la potence d'origine du Speedmax CF à partir de 2017. Fais attention à la sélection différente pour les modèles avec frein à disque (Disc) et les modèles avec frein sur jante (modèle précédent). Tu trouveras la longueur de la potence sur le côté de la potence, à côté de l'inscription "V21".
Attention : le système n'est pas compatible avec le cockpit intégré du Speedmax CF Disc 2024
* Comme le modèle est également compatible avec des potences plus courtes de 10 mm, l'espace entre le bidon et le cadre est ici plus grand de 10 mm que sur nos photos.
**
Entretoise sous la potence se réfère au composant illustré ci-dessous.
* Comme le modèle est également compatible avec des potences plus courtes de 10 mm, l'espace entre le bidon et le cadre est ici plus grand de 10 mm que sur nos photos.
* Comme le modèle est également compatible avec des potences plus courtes de 10 mm, l'espace entre le bidon et le cadre est ici plus grand de 10 mm que sur nos photos.
**
Entretoise sous la potence se réfère au composant illustré ci-dessous.

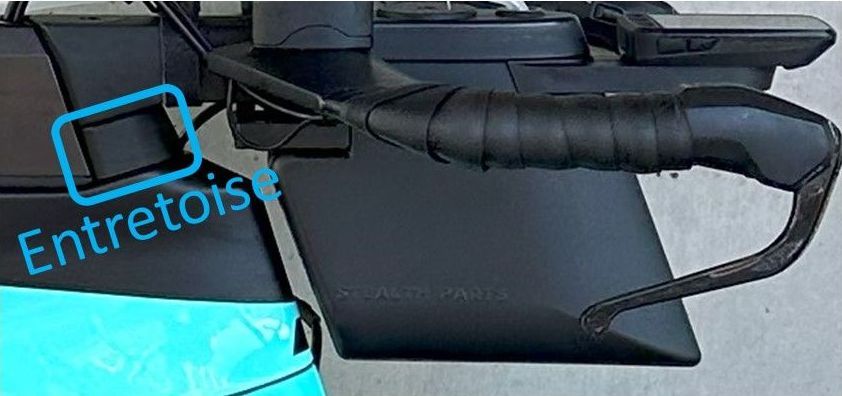

** L'entretoise sous la potence
L'entretoise sous la potence (voir photo) est requise pour certains modèles. Si elle est enlevée, l'espace restant n'est pas suffisant pour certains modèles.
**L'entretoise sous la potence (voir photo) est requise pour certains modèles. Si elle est enlevée, l'espace restant n'est pas suffisant pour certains modèles.

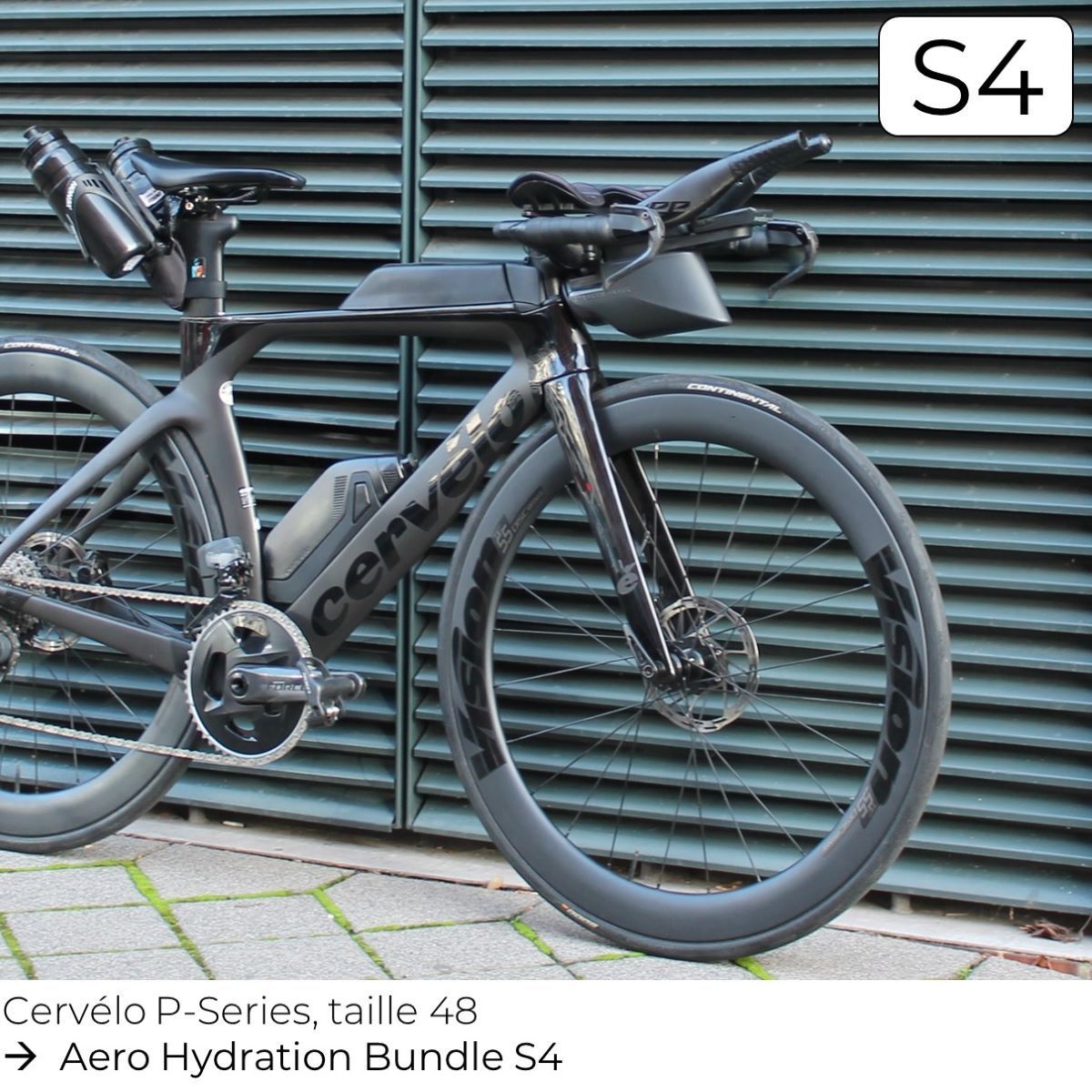

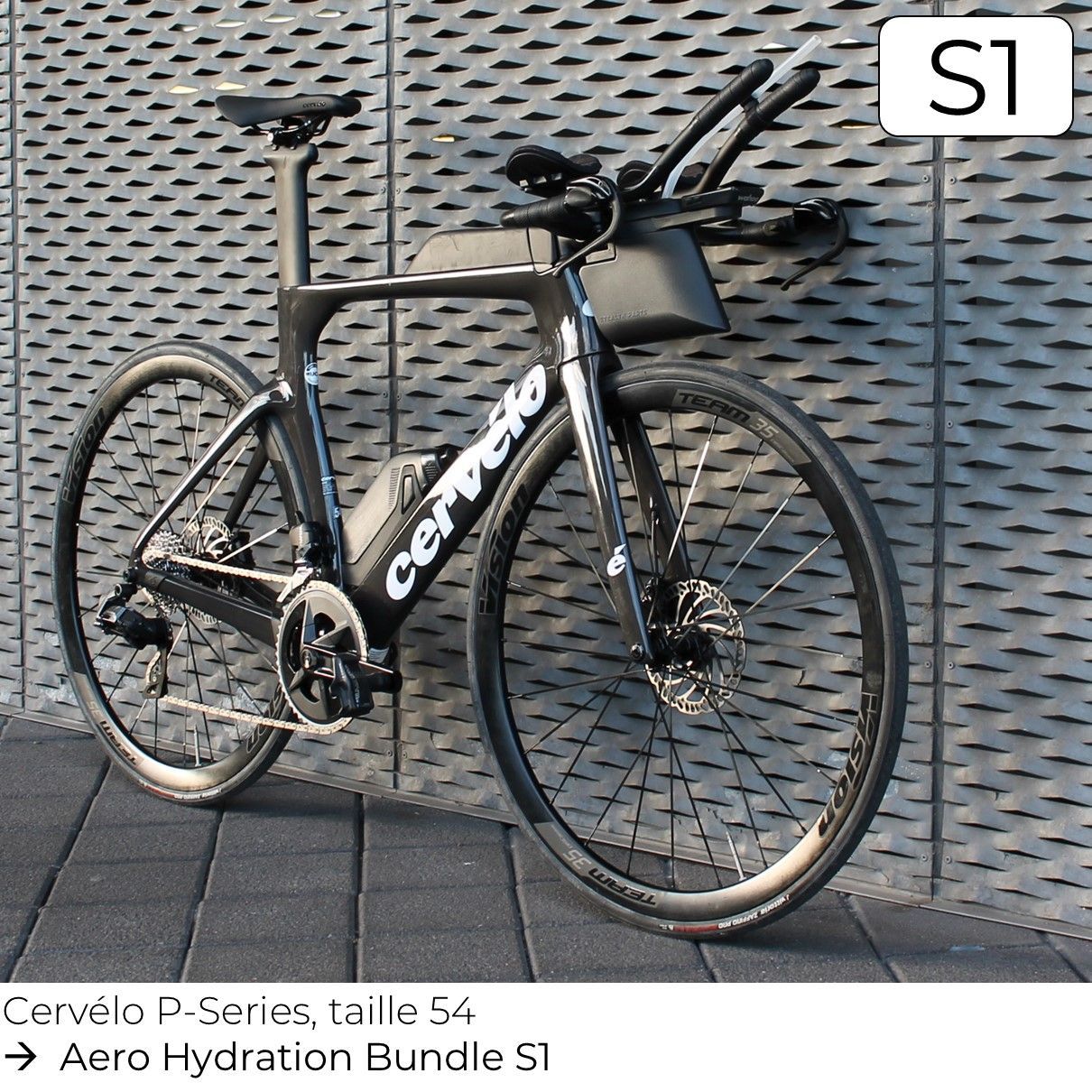

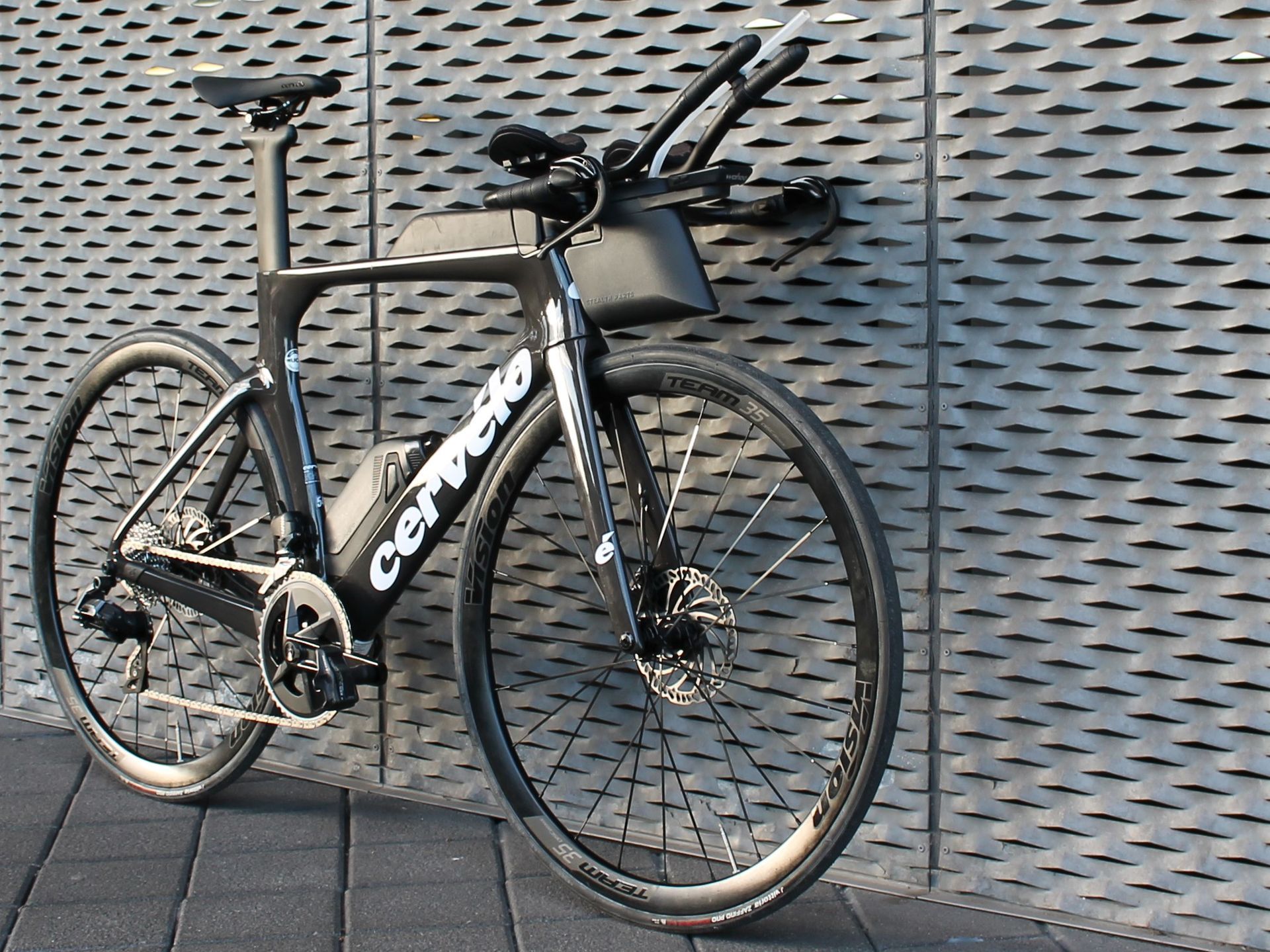

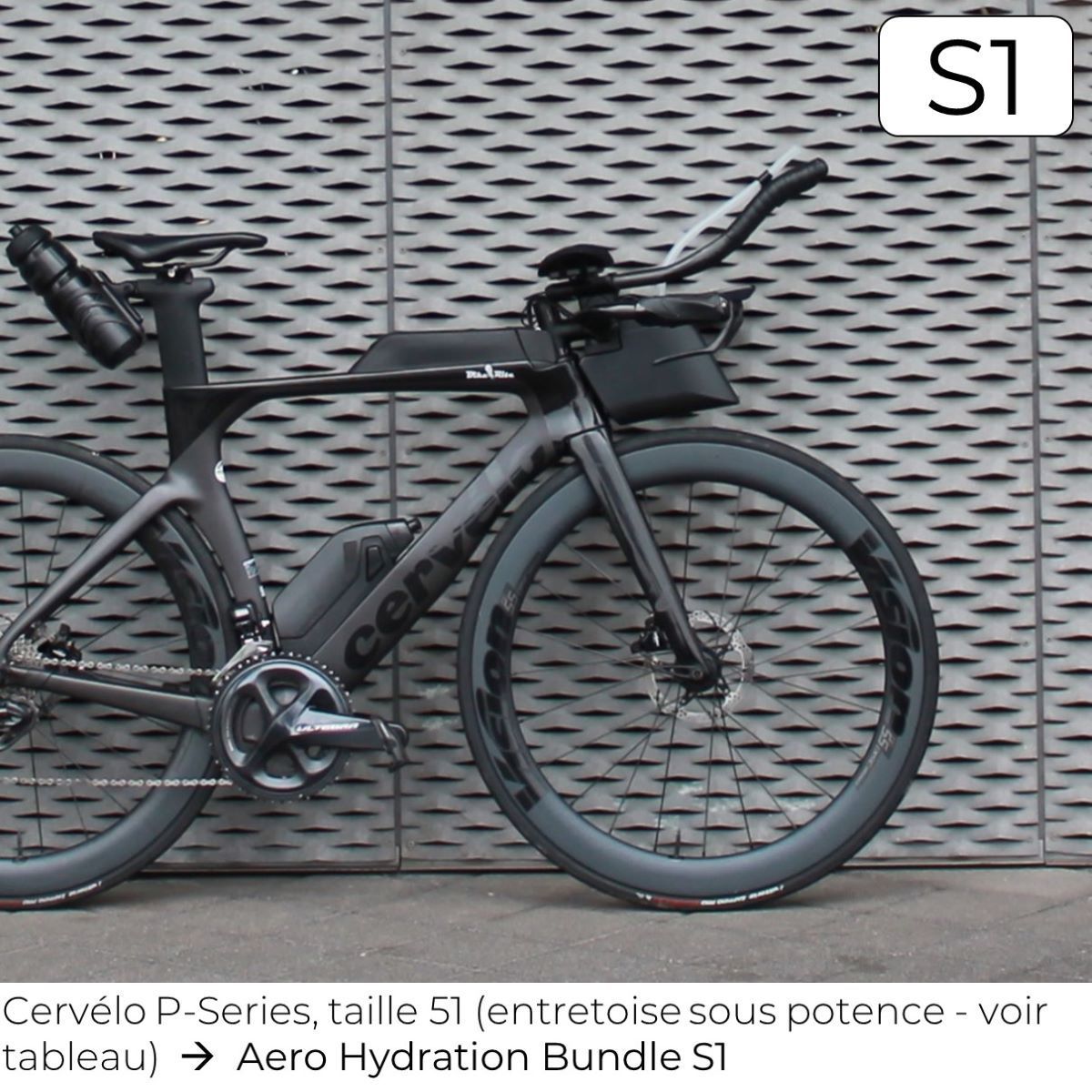

L'Aero Hydration System est compatible avec la potence d'origine du Cervélo P-Series. Le tableau se réfère à l'équipement standard (longueur de potence) pour les tailles de cadre respectives.

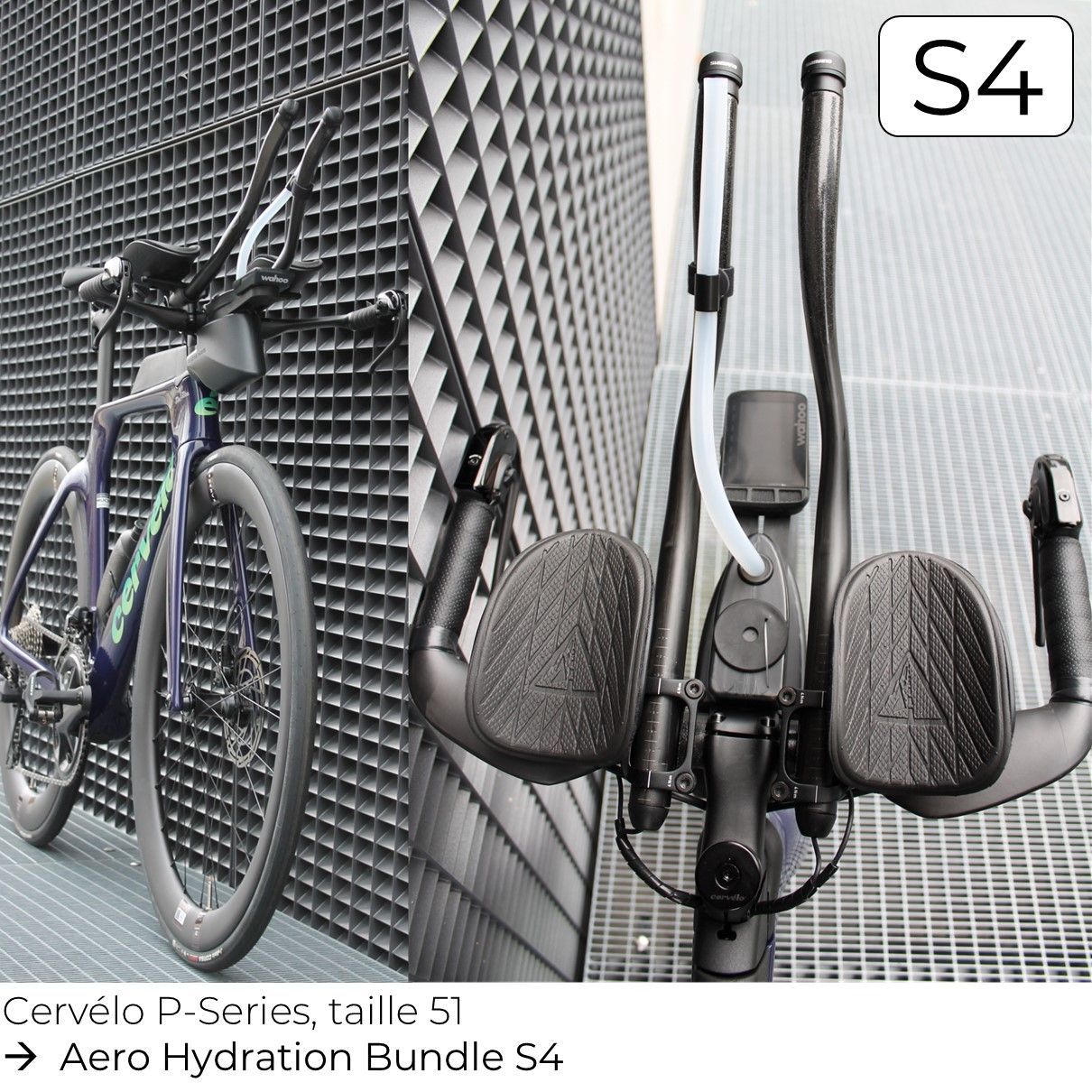

Pour la taille de cadre 51, le modèle S1 est compatible avec une hauteur d'entretoise sous la potence de 15 mm minimum (le modèle S4 est compatible avec une hauteur inférieure à 15 mm). Pour toutes les autres tailles de cadre, les entretoises ne sont pas pertinentes.
Di2 : L'Aero Hydration System occupe l'espace sous la potence. Il se peut donc que la junction box doive être placée différemment (par exemple sur la potence / dans la bento box).
Si tu as effectué des modifications sur la potence (par exemple une autre longueur de potence), nous te conseillerons volontiers (formulaire de contact).
* Comme le modèle est également compatible avec des potences plus courtes de 10 mm, l'espace entre le bidon et le cadre est ici plus grand de 10 mm.
Ton vélo doit disposer d'une potence avec 4 vis et d'un espace suffisant pour le montage du système d'hydratation. Pour une intégration optimale dans ton cockpit, tu peux choisir parmi cinq variantes (Shapes S1 / S2 / S3 / S4 / S5).
Veuillez vérifier les exigences techniques suivantes :

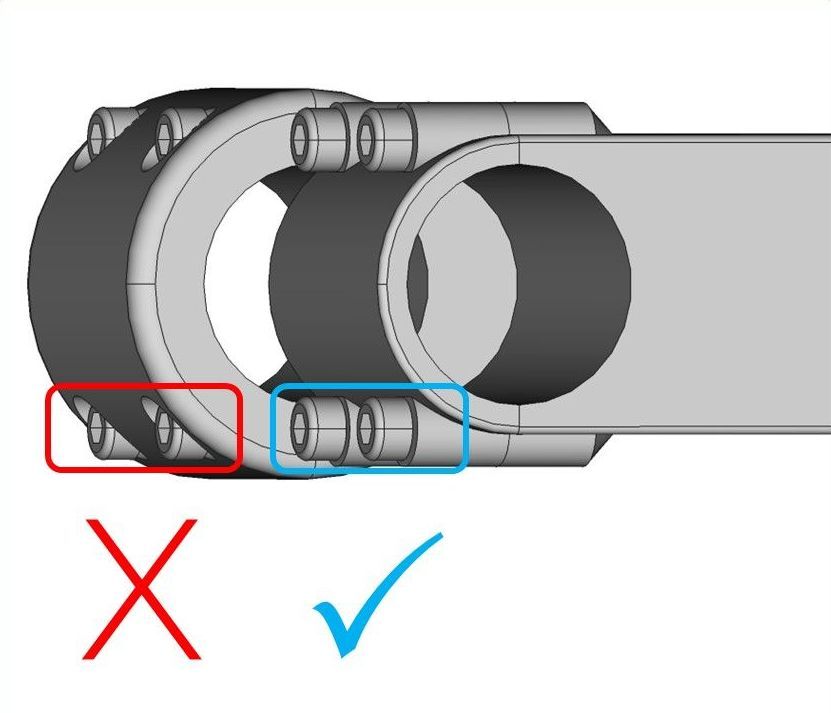

Les têtes des vis de la potence doivent être entièrement visibles.
L'Aero Hydration System n'est pas compatible avec les potences dont les vis sont profondément encastrées. Dans ce cas, un montage à fleur / par adhérence n'est pas possible.
Il y a quelques exceptions, comme la potence Cervélo P-Series, qui est compatible grâce à la géométrie spéciale des plaques frontales bien que les vis soient encastrées.
Tu trouveras des potences alternatives ici.
Le support se monte sur les deux vis inférieures des potences avec 4 vis.

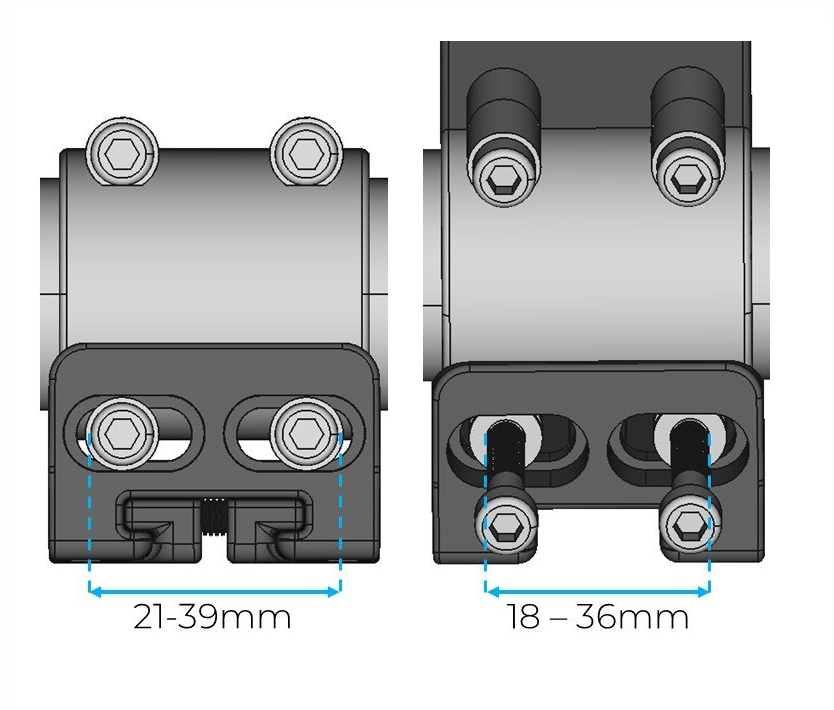

Veuillez mesurer la distance extérieure des vis soit sur Tête de vis (21 – 39mm) ou sur Filetage (18-36mm).
Tu trouveras des potences alternatives ici.
Les têtes des vis de la potence doivent être entièrement visibles.
L'Aero Hydration System n'est pas compatible avec les potences dont les vis sont profondément encastrées. Dans ce cas, un montage à fleur / par adhérence n'est pas possible.
Il y a quelques exceptions, comme la potence Cervélo P-Series, qui est compatible grâce à la géométrie spéciale des plaques frontales bien que les vis soient encastrées.
Tu trouveras des potences alternatives ici.
Le support se monte sur les deux vis inférieures des potences avec 4 vis.
Veuillez mesurer la distance extérieure des vis soit sur Tête de vis (21 – 39mm) ou sur Filetage (18-36mm).
Tu trouveras des potences alternatives ici.
Le système nécessite un espace suffisant à partir du bord inférieur des têtes de vis vers le bas (hauteur de montage). Selon la géométrie du cockpit et la taille du cadre, tu peux choisir parmi cinq variantes :
S1 : 122mm
S2 : 117mm
S3 : 102mm
S4 : 62mm / 84mm
S5 : 117mm (similaire à S2 pour les potences plus courtes)
Veuillez mesurer la distance jusqu'au centre du frein sur jante (jusqu'au pneu en cas de frein à disque). Nous te conseillons de t'aider de nos gabarits.
Le système nécessite un espace suffisant à partir du bord inférieur des têtes de vis vers le bas (hauteur de montage). Selon la géométrie du cockpit et la taille du cadre, tu peux choisir parmi cinq variantes :
S1 : 122mm
S2 : 117mm
S3 : 102mm
S4 : 62mm / 84mm
S5 : 117mm (similaire à S2 pour les potences plus courtes)
Veuillez mesurer la distance jusqu'au centre du frein sur jante (jusqu'au pneu en cas de frein à disque). Nous te conseillons de t'aider de nos gabarits.

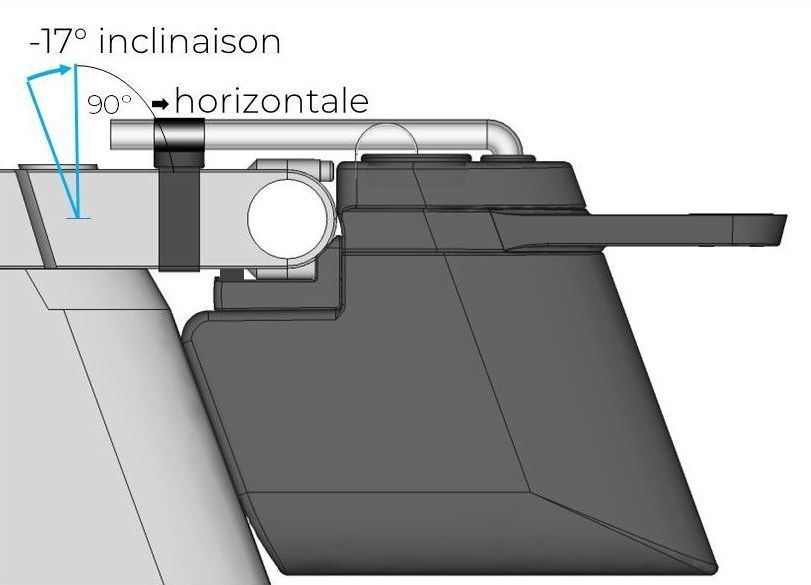

Le système passe dans le prolongement de la potence et a donc la même inclinaison. Il s'adapte parfaitement aux potences qui sont horizontales. Cela correspond à une inclinaison (angle par rapport au tube de direction - voir croquis) de -17°. Tu trouveras les informations correspondantes dans la description de la potence.
La longueur minimale de la potence dépend de la forme de ton cadre. Tu peux déterminer si ton cockpit offre suffisamment de place à l'aide de nos gabarits.
Si tu n'es pas sûr, contacte-nous avec des photos de l'avant et du côté avec le
gabarit
arrêté.
Le système passe dans le prolongement de la potence et a donc la même inclinaison. Il s'adapte parfaitement aux potences qui sont horizontales. Cela correspond à une inclinaison (angle par rapport au tube de direction - voir croquis) de -17°. Tu trouveras les informations correspondantes dans la description de la potence.
La longueur minimale de la potence dépend de la forme de ton cadre. Tu peux déterminer si ton cockpit offre suffisamment de place à l'aide de nos gabarits.
Si tu n'es pas sûr, contacte-nous avec des photos de l'avant et du côté avec le
gabarit
arrêté.
L'Aero Hydration System s'adapte à de nombreuses potences. La sélection suivante est compatible en termes de forme et d'espacement des vis.
Beaucoup de potences peuvent être montées recto verso. L'inclinaison peut donc être interprétée comme +/-.
Note que le système suit la potence et a donc la même inclinaison. Nous ne recommandons pas les inclinaisons de 0° à -5°, car le bidon est un peu trop incliné dans cette zone. Les modèles horizontaux sont optimaux (inclinaison de -17°). Les potences inclinées vers le bas avec une inclinaison supérieure à 17° ne conviennent pas.
Certains modèles sont disponibles en diverses inclinaisons. Dans le tableau ci-dessous, nous ne présentons que les variantes pertinentes de 6° à 17°.
Potence | Inclinaison en ° | Longueur en mm |
---|---|---|
Canyon V21 | 17 | 70 / 80 / 90 |
Cervélo P-Series Stem | 7 | 70 / 80 / 90 |
Giant Contact SL OD2 | 10 | 70 / 80 / 90 / 100 / 110 /120 |
Specialized Comp Multi Stem | 12 / 17 * | 70 / 75 / 90 / 100 / 110 / 120 / 130 |
Ritchey Comp 4-Axis 44 84D | 6 | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
Ritchey Comp 4-Axis 44 73D | 17 ** | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
* inclus des douilles d'adaptation pour une modification de 2° et 4°.
** Fixation de la potence 1 1/4 - Adaptateur 1 1/4 à 1 1/8 disponible : Ritchey Stem Shim
Lisez attentivement les instructions de montage et d'utilisation et suivez strictement les étapes qui y sont décrites.

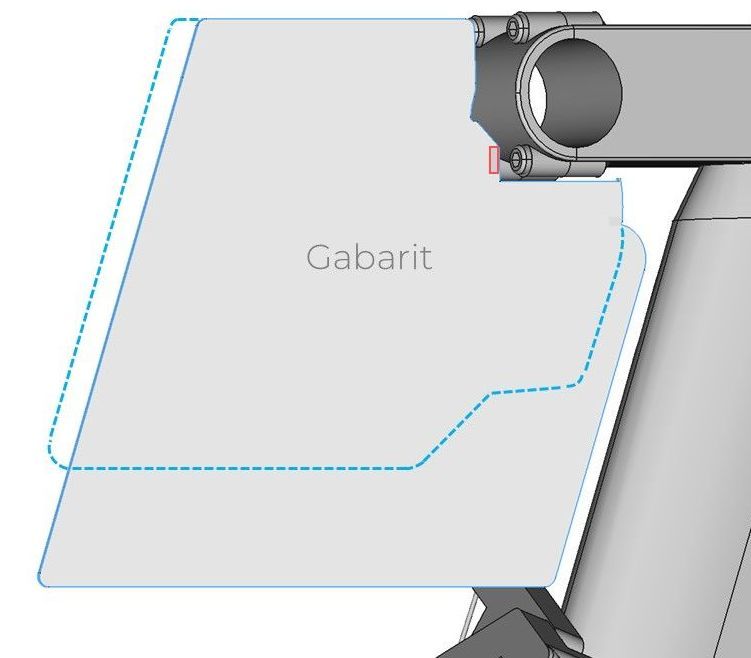

Vérifie ta sélection à l'aide des gabarits - imprime-les, découpe-les et place-les sur ton vélo. Choisis ton format de papier et imprime à l'échelle 100 %.
Lisez attentivement les instructions de montage et d'utilisation et suivez strictement les étapes qui y sont décrites.
