O Aero Hydration System é compatível com muitas bicicletas. Para algumas modelos (Canyon Speedmax CF, Cervélo P-Series) podes encontrar uma classificação por tamanho de quadro, etc. aqui.
Para todos os outros modelos, encontrarás uma visão geral dos requisitos técnicos abaixo, bem como gabaritos com os quais podes selecionar o modelo adequado (S1 / S2 / S3 / S4 / S5).

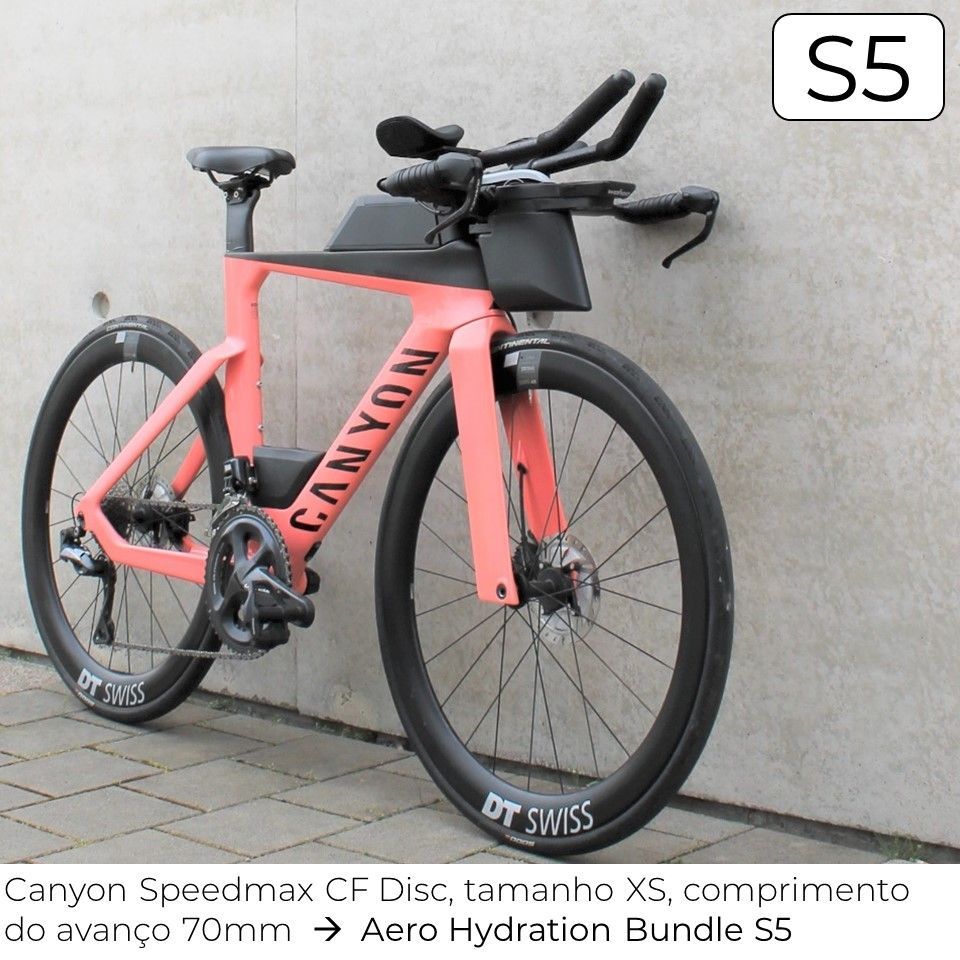

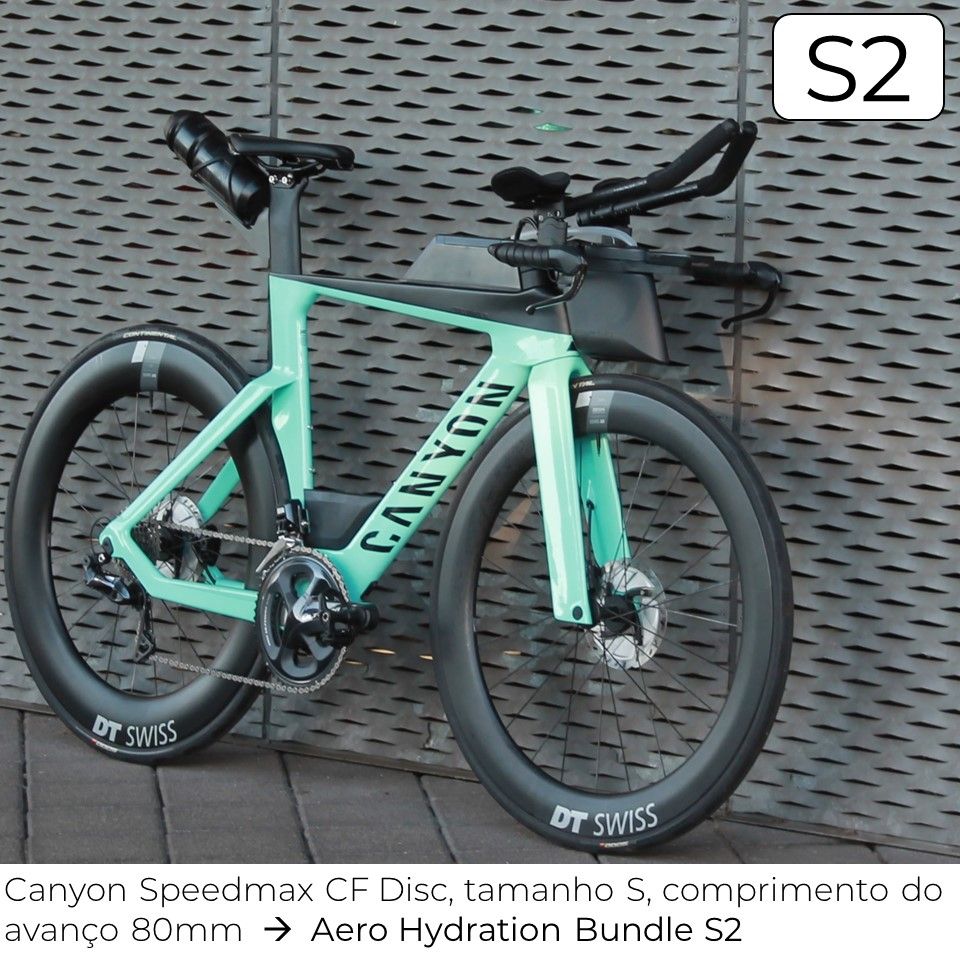

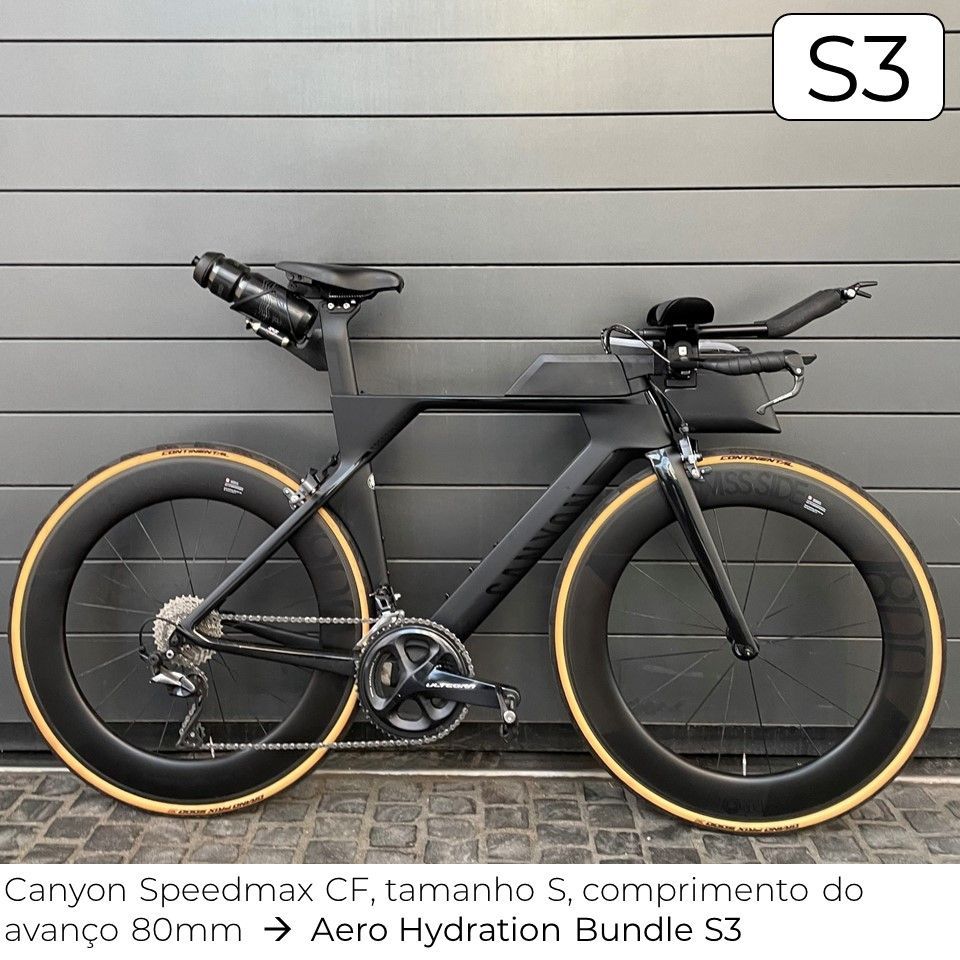

O Aero Hydration System é compatível com o avanço original da Speedmax CF a partir de 2017. Tem em conta a diferente atribuição para os modelos com travões de disco (CF Disc) e para os modelos com travões de aro (modelo anterior). Podes encontrar o comprimento do avanço na parte lateral do avanço, junto à etiqueta "V21".
Atenção: o sistema não é compatível com o cockpit integrado da Speedmax CF Disc a partir de 4/2024
* Como este modelo também é compatível com avanços mais curtos de 10 mm, o espaço entre a garrafa e o quadro é 10 mm maior do que nas nossas fotos.
** O espaçador abaixo do avanço da bicicleta refere-se ao componente ilustrado a seguir.
* Como este modelo também é compatível com avanços mais curtos de 10 mm, o espaço entre a garrafa e o quadro é 10 mm maior do que nas nossas fotos.
** O espaçador abaixo do avanço (ver imagem) é necessário para alguns modelos. Se for retirado, o espaço restante não é suficiente para alguns modelos.

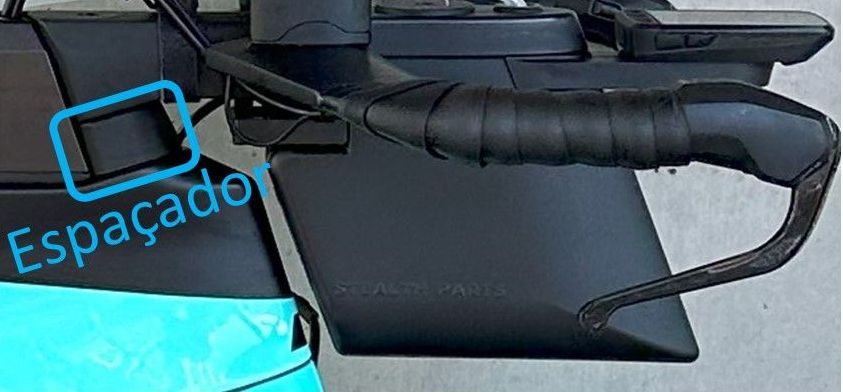

** Espaçador abaixo do avanço
O espaçador abaixo do avanço (ver imagem) é necessário para alguns modelos. Se for retirado, o espaço restante não é suficiente para alguns modelos.

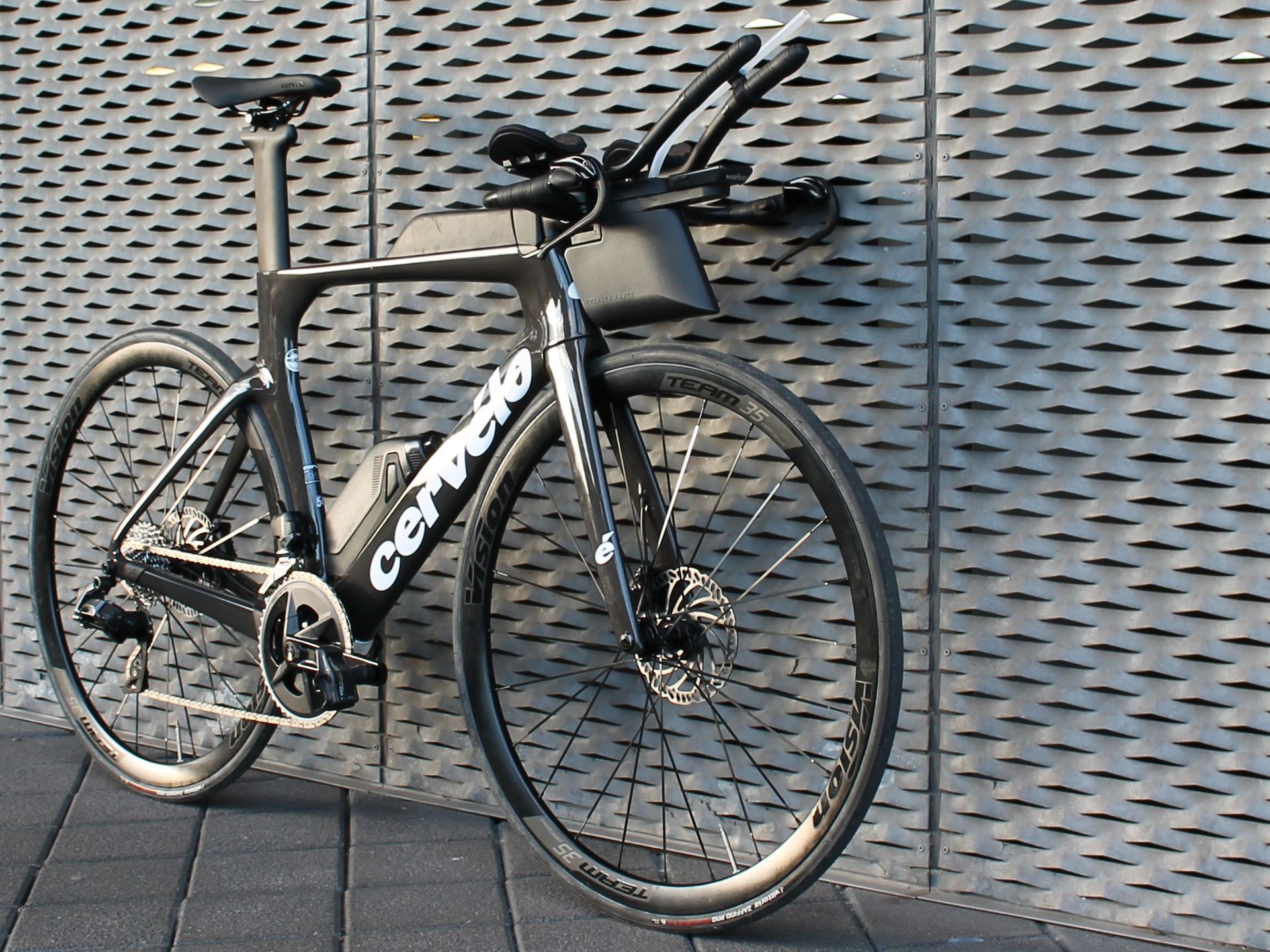

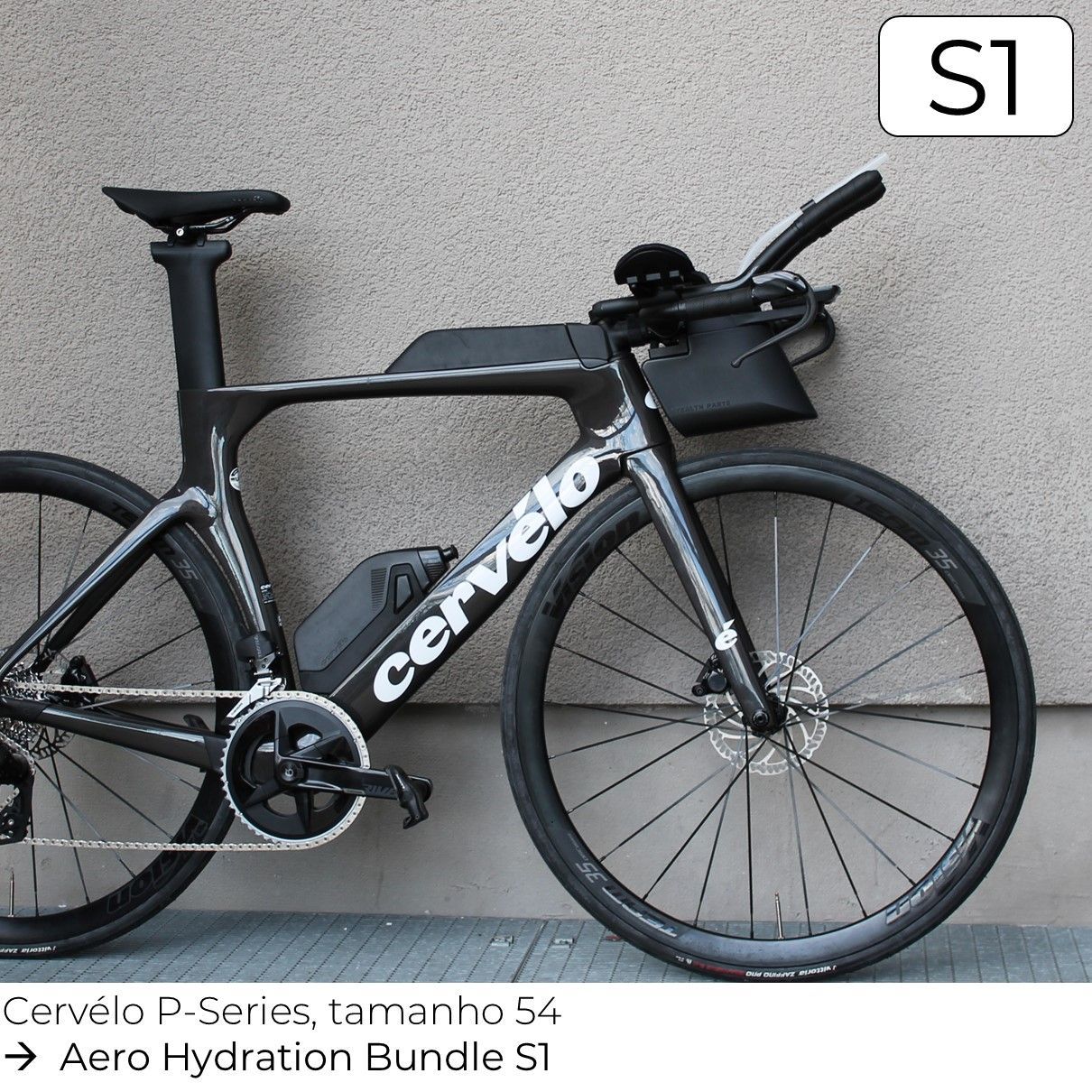

O Aero Hydration System é compatível com o avanço original da Cervélo P-Series. A tabela refere-se ao equipamento padrão (comprimento do avanço) para os respectivos tamanhos de quadro.
Para o tamanho de quadro 51, o modelo S1 é compatível com uma altura de espaçador abaixo do avanço de, no mínimo, 15 mm (o modelo S4 adapta-se inferior a 15 mm). Para todos os outros tamanhos, os espaçadores não são relevantes.
Se tiver feito alterações ao avanço (por exemplo, comprimento diferente do avanço), teremos todo o gosto em aconselhá-lo (Formulário de contacto).
* Como este modelo também é compatível com avanços mais curtos de 10 mm, o espaço entre a garrafa e o quadro é 10 mm maior.
A sua bicicleta deve ter um avanço de 4 parafusos e espaço suficiente para montar o sistema de hidratação. Para uma integração óptima no seu cockpit, pode escolher entre cinco formas (S1 / S2 / S3 / S4 / S5).
Verifique os seguintes requisitos técnicos:
As cabeças dos parafusos do avanço devem ser totalmente visíveis.
O Aero Hydration System não é compatível com avanços com parafusos profundamente rebaixados. Uma montagem nivelada/não positiva não é possível neste caso.
Existem algumas excepções, como o avanço da Cervélo P-Series, que é compatível devido à geometria especial das placas frontal, embora os parafusos sejam rebaixados.
Os avanços alternativos estão listados aqui.

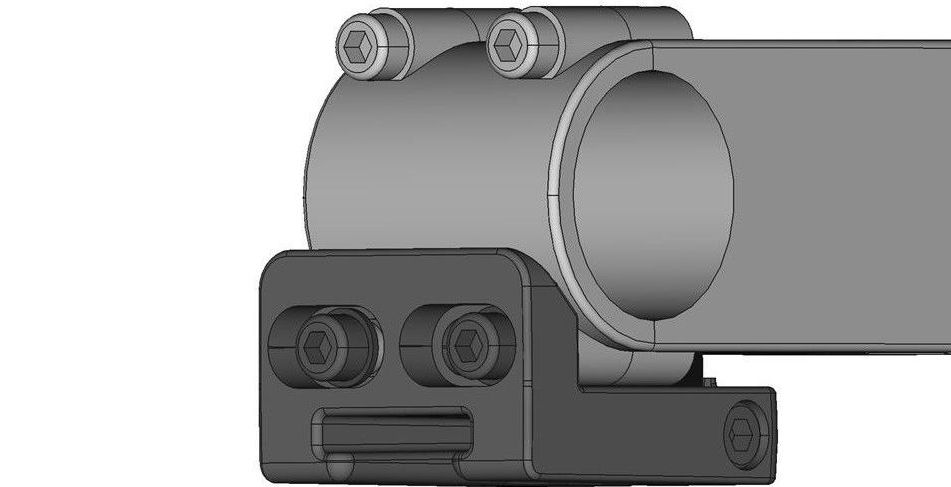

O suporte é montado nos parafusos inferiores do avanço de 4 parafusos.

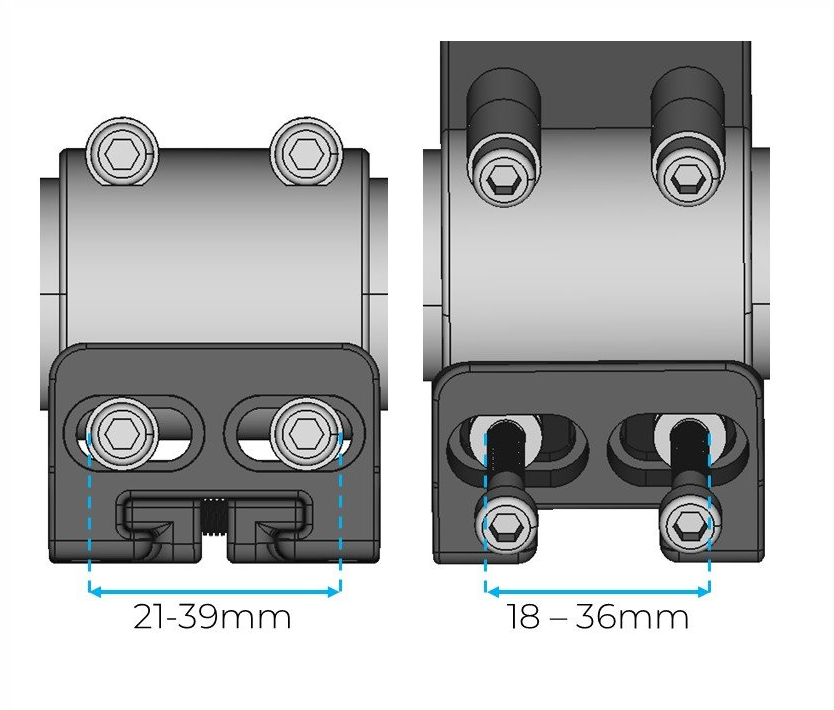

Medir a distância exterior dos parafusos na cabeça do parafuso (21 - 39 mm) ou na rosca (18-36 mm).
Os avanços alternativos estão listados aqui.
As cabeças dos parafusos do avanço devem ser totalmente visíveis.
O Aero Hydration System não é compatível com avanços com parafusos profundamente rebaixados. Uma montagem nivelada/não positiva não é possível neste caso.
Existem algumas excepções, como o avanço da Cervélo P-Series, que é compatível devido à geometria especial das placas frontal, embora os parafusos sejam rebaixados.
Os avanços alternativos estão listados aqui.
O suporte é montado nos parafusos inferiores do avanço de 4 parafusos.
Medir a distância exterior dos parafusos na cabeça do parafuso (21 - 39 mm) ou na rosca (18-36 mm).
Os avanços alternativos estão listados aqui.
O sistema requer espaço suficiente a partir do bordo inferior das cabeças dos parafusos para baixo (altura de instalação). Em função da geometria do cockpit e do tamanho do quadro, é possível escolher entre cinco variantes:

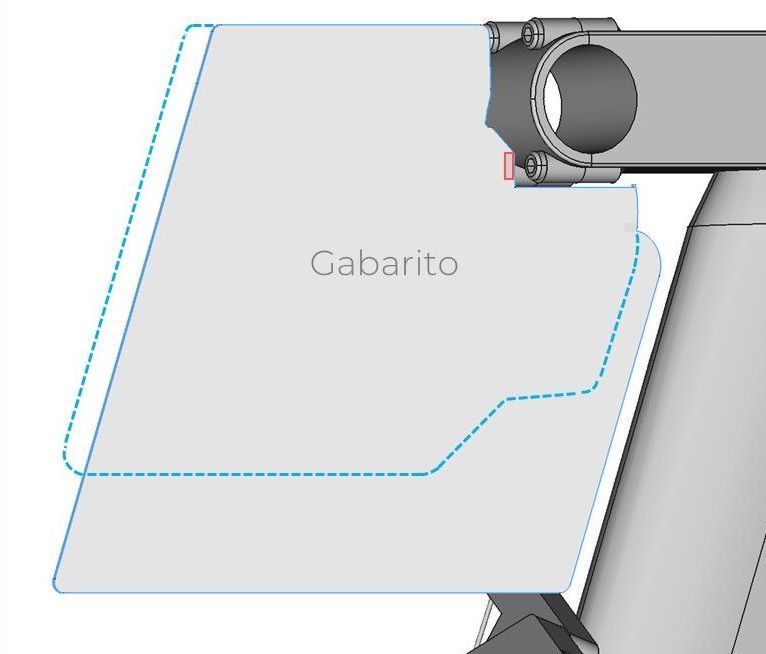

Por favor, meça a distância até ao centro do travão de aro (no caso dos travões de disco, até ao pneu). Recomendamos que utilize os nossos gabaritos para o ajudar.
O sistema requer espaço suficiente a partir do bordo inferior das cabeças dos parafusos para baixo (altura de instalação). Em função da geometria do cockpit e do tamanho do quadro, é possível escolher entre cinco variantes:
Por favor, meça a distância até ao centro do travão de aro (no caso dos travões de disco, até ao pneu). Recomendamos que utilize os nossos
gabaritos
para o ajudar.
O sistema corre em extensão do avanço da bicicleta e, por conseguinte, tem a mesma inclinação. Encaixa-se perfeitamente em avanços que correm horizontalmente. Isto corresponde a uma inclinação (ângulo em relação ao tubo da direção - ver desenho) de -17°. Encontrará a informação correspondente na descrição do avanço.
O comprimento mínimo do avanço depende da forma do seu quadro. Pode descobrir se o seu cockpit oferece espaço suficiente com a ajuda dos nossos gabaritos.
Em caso de dúvida, envie-nos fotografias do seu cockpit e o
gabarito
de frente e de lado.
O sistema corre em extensão do avanço da bicicleta e, por conseguinte, tem a mesma inclinação. Encaixa-se perfeitamente em avanços que correm horizontalmente. Isto corresponde a uma inclinação (ângulo em relação ao tubo da direção - ver desenho) de -17°. Encontrará a informação correspondente na descrição do avanço.
O comprimento mínimo do avanço depende da forma do seu quadro. Pode descobrir se o seu cockpit oferece espaço suficiente com a ajuda dos nossos gabaritos.
Em caso de dúvida, envie-nos fotografias do seu cockpit e o gabarito de frente e de lado.
O Aero Hydration System adapta-se a muitos avanços. A seguinte seleção é compatível com o Aero Hydration System em termos de forma e espaçamento dos parafusos:
- Canyon V21 (Speedmax CF)
- Cervélo P-Series avanço
- Giant Contact SL OD2
- Specialized Comp Multistem (disponível em várias inclinações: ótimo em -17° = horizontal)
Estes avanços cobrem uma vasta gama de comprimentos e inclinações. É preciso ter em conta que o sistema segue o avanço e tem a mesma inclinação. Os avanços horizontais são ideais (inclinação -17°).
Leia atentamente as instruções de montagem e de utilização e siga exatamente os passos nelas indicados.
Pode imprimir os gabaritos, recortá-los e colocá-los na sua bicicleta. Seleccione o seu formato de papel e imprima a uma escala de 100%.
Leia atentamente as instruções de montagem e de utilização e siga exatamente os passos nelas indicados.
